Система автоматичного прийому та аналізу проб зерна Perry

Професійні системи автоматичного прийому та аналізу проб зерна від британського виробника Perry забезпечують виключення людського фактора на етапі вхідного контролю сировини. Обладнання розроблене для безперервного відбору, гомогенізації та експрес-оцінки якісних показників зернових, олійних та зернобобових культур. Завдяки повній інтеграції з автоматизованими системами управління, дані аналізу миттєво передаються на автоматизовану систему керування сушаркою або загальний пульт диспетчеризації елеватора, що дозволяє оптимізувати параметри доробки зерна в реальному часі.

Використання роботизованих вузлів аналізу мінімізує час перебування автотранспорту на ваговій та гарантує високу точність вибірки згідно з міжнародними стандартами. Обладнання Perry виготовляється із товстостінної оцинкованої сталі із застосуванням зносостійких полімерних компонентів, що забезпечує довговічність експлуатації в умовах високої інтенсивності роботи.

Принцип роботи та модельний ряд систем аналізу проб

Технологічний процес автоматичного контролю базується на циклічному або безперервному паркані матеріалу безпосередньо з потоку (у самопливах, норіях, конвеєрах) або з кузова автомобіля, з наступним пневматичним транспортуванням проби до лабораторного комплексу. Основу лінійки складають спеціалізовані модулі MOUSTICK, LYNX та інтегровані роботизовані комплекси S.A.R.A.

Потоковий пробовідбірник MOUSTICK

Модуль MOUSTICK призначений для локального інтегрування в існуючі технологічні лінії транспортування сипучих матеріалів. Пристрій відрізняється компактними габаритами та можливістю монтажу на вертикальних, горизонтальних або похилих ділянках зернопроводів і гравітаційних жолобів під кутом до 45°. Залежно від фізико-механічних властивостей культури, пристрій постачається в модифікації з гравітаційним скиданням або з вакуумним відбором (ексклюзивно для горизонтального розташування).

Пробовідбірник MOUSTICK є універсальним інженерним рішенням для таких етапів:

• Контроль кондиційного стану зерна безпосередньо перед відвантаженням у транспорт.
• Оперативний моніторинг вологості та засміченості сировини після проходження шахтної зерносушарки.
• Визначення якості очищення в режимі реального часу після сепараторів та аспіраційних колонок.
• Вибірковий контроль на будь-якому критичному вузлі переміщення сировини.

Інтегрований багатофункціональний регульований таймер дозволяє гнучко налаштовувати частоту та об'єм разового відбору, забезпечуючи репрезентативність сумарної проби для партій будь-якого обсягу.

Пробовідбірник поперечного потоку LYNX

Згідно з регламентом стандарту ISO EN NF 24333, для отримання максимально достовірних результатів аналізу відбір має здійснюватися шляхом повного перетину поперечного перерізу вільно падаючого потоку зерна. Пробовідбірник LYNX повністю відповідає цій інженерній вимозі. Його конструктивною особливістю є повна незалежність системи транспортування відібраного матеріалу від гравітації, що дозволило радикально зменшити монтажну висоту вузла та інтегрувати його у стеснені простори елеваторних веж.

Модульна конструкція LYNX випускається в кількох типорозмірах, що дозволяє підібрати обладнання під номінальну швидкість потоку та продуктивність транспортних ліній елеватора.

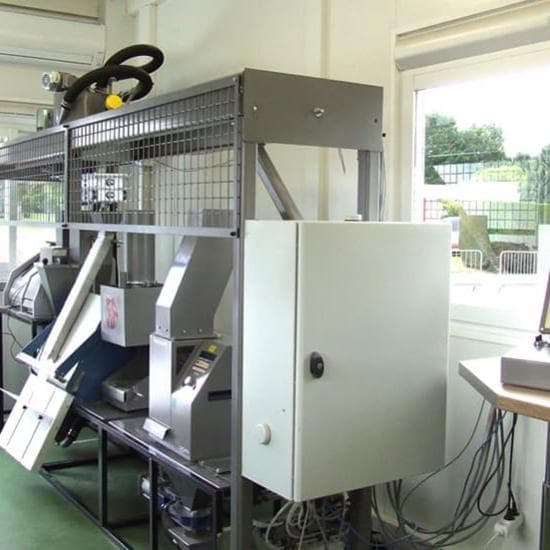

Роботизований лабораторний комплекс S.A.R.A.

Автоматична система для прийому та аналізу S.A.R.A. є повністю автоматизованим комплексом, який здійснює повний цикл операцій від моменту отримання проби до архівації даних в IT-системі підприємства (ERP / 1C / АСУ ТП). Комплекс повністю виключає суб'єктивні помилки лаборантів, прискорюючи час тестування однієї проби у кілька разів.

Типовий алгоритм функціонування системи S.A.R.A. включає такі кроки:

• Надходження відібраної проби повітряним потоком у циклонний приймач, змонтований на мобільному координатному розподільному візку.
• Сканування об'єму та автоматичне визначення необхідного для тестів рівня зерна за допомогою ємнісних датчиків.
• Гомогенізація (ретельне перемішування для однорідності) за допомогою вбудованого міні-шнека.
• Адресний розподіл матеріалу по відповідних аналітичних станціях:
  • Попередній лабораторний зерноочищувач для виділення сміттєвої домішки.
  • Експрес-аналізатори якості (визначення білка, клейковини, вологості, натури).
  • Автоматична пакувальна машина для формування арбітражних (контрольних) проб.
  • Герметичний сейф-контейнер для тривалого зберігання зразків.
  • Бункер або пневмолінія рециркуляції надлишкового матеріалу назад у технологічний потік елеватора.

Технічні характеристики автоматичної системи відбору та аналізу

Технічна конфігурація систем підбирається індивідуально під специфіку об'єкта. До базових інженерних параметрів відносяться:

• Матеріал корпусу та циклонних приймачів: високоміцна оцинкована сталь європейського виробництва (товщина від 2.0 мм до 4.0 мм).
• Тип приводу розподільного візка: мотор-редуктори з класом енергоефективності не нижче IE3.
• Продуктивність системи транспортування проби: пневматична подача на відстань до 100-150 метрів від точки відбору до лабораторії.
• Керування: промисловий ПЛК-контролер із можливістю віддаленої діагностики та налаштування інтервалів відбору.
• Сумісність: архітектура системи дозволяє підключати експрес-аналізатори та вологоміри будь-яких світових брендів.
• Інтерфейси передачі даних: інтегровані протоколи Modbus, Profinet або OPC UA для безшовної передачі результатів аналізу на ПЛК-панель управління комплексом.
• Вибухозахист: усе електронне та механічне обладнання, що встановлюється в зоні транспортування зерна, відповідає директивам ATEX (зона 21/22).

Додаткові опції для модернізації системи

Для розширення функціонала та адаптації обладнання під специфічні умови експлуатації доступні такі опції:

• Комплект датчиків безпеки (контроль обертання шнека, датчики підпору, кінцеві вимикачі положення візка).
• Система автоматичного продування та очищення пневмоліній стисненим повітрям для запобігання змішуванню залишків різних культур.
• Спеціальне зносостійке поліуретанове або керамічне футерування зон інтенсивного тертя зерна.
• Програмні модулі для інтеграції з ваговою автоматикою елеватора та системами розпізнавання автомобільних номерів.
• Кліматичне виконання елементів відбору для стабільної роботи при температурах від -30°C до +40°C.

Впровадження автоматизованого відбору дозволяє кардинально підвищити пропускну здатність вузла приймання. Дізнайтеся більше про зерносушильні комплекси, до складу яких інтегрується ця машина, або замовляйте індивідуальний розрахунок комплексної лінії доробки та зберігання зерна під ключ від інженерів Perry.

Переваги системи автоматичного прийому та аналізу проб зерна Perry у порівнянні зі стандартними рішеннями

Параметр порівняння	Стандартні рішення на ринку	Система відбору та аналізу Perry
Відповідність методу відбору проби стандарту ISO 24333	Часткове перерізання потоку або точковий забір	Пробовідбірник LYNX забезпечує повний перетин поперечного перерізу вільно падаючого потоку – згідно з вимогами ISO EN NF 24333
Відстань пневмотранспортування проби	Обмежена (30–50 метрів) без втрати репрезентативності	До 100–150 метрів від точки відбору до лабораторії без погіршення якості зразка
Інтеграція з IT-системами підприємства	Ручне введення даних або обмежений API	Підтримка протоколів Modbus, Profinet, OPC UA – пряма передача даних аналізу в ERP / 1C / АСУ ТП
Вибухозахист обладнання	Відсутній або потребує окремого доопрацювання	Повна відповідність директивам ATEX для зон 21/22 (зони транспортування зерна) – сертифіковано вибухозахист
Автоматизація повного циклу аналізу	Ручне виконання окремих операцій (відбір, гомогенізація, упаковка, архівація)	Роботизований комплекс S.A.R.A.: повний цикл від прийому проби до упаковки арбітражного зразка та передачі даних без участі людини
Матеріал корпусу та зносостійкість	Тонколистова сталь (1.5–2.0 мм), полімерні компоненти стандартної зносостійкості	Високоміцна оцинкована сталь (2.0–4.0 мм) + поліуретанове або керамічне футерування зон інтенсивного тертя для роботи з абразивними продуктами
