Система автоматичного моніторингу, що суттєво зменшує експлуатаційні витрати зерносушарки та забезпечує еталонну точність процесу сушіння зерна.
«Grain Sentry — це наша відзначена нагородами автоматизована система керування на базі ПЛК з елементами штучного інтелекту. Вона використовує дані про вологість безпосередньо з етапів завантаження та вивантаження, щоб інтелектуально коригувати швидкість роботи сушарки та досягати максимальної продуктивності».
Автоматизована система контролю вологості Perry Grain Sentry — це високоточне обладнання, призначене для моніторингу та запису показників вологи вхідного та вихідного потоків зернових, олійних та бобових культур, що проходять через зерносушарки безперервної дії. Завдяки безперервному відбору проб і зворотному зв'язку з системою управління, ця установка автоматично коригує продуктивність сушарки, дозволяючи досягати точних цільових показників та мінімізувати вплив людського фактора.

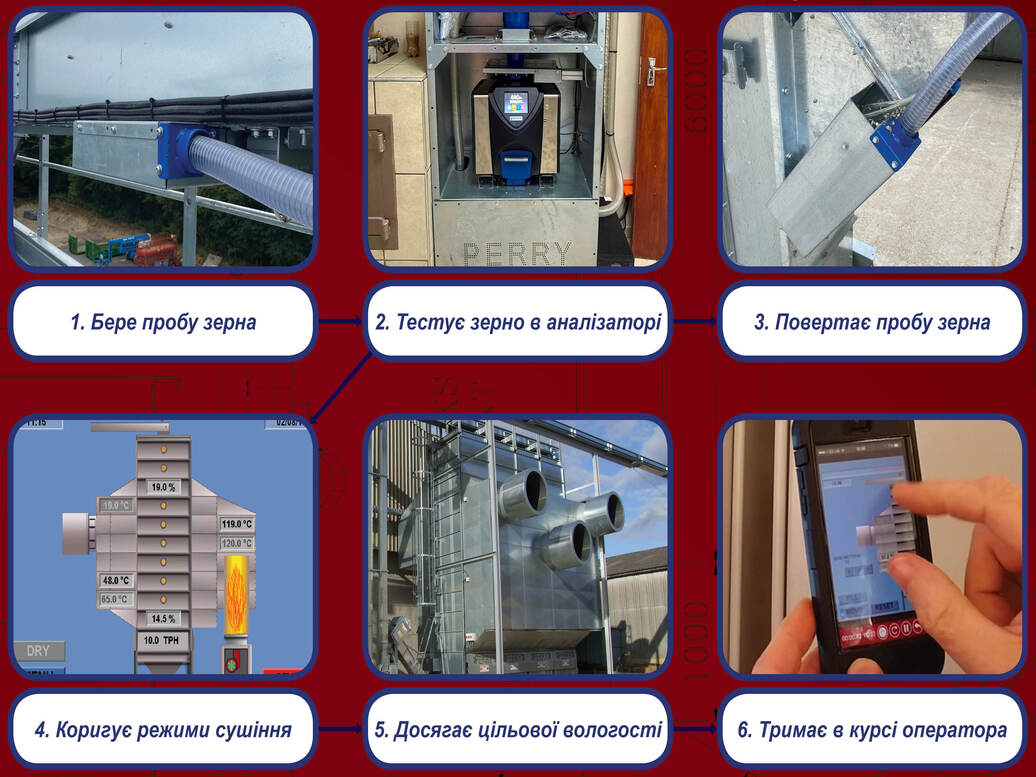

Принцип роботи автоматичного вологоміра Grain Sentry

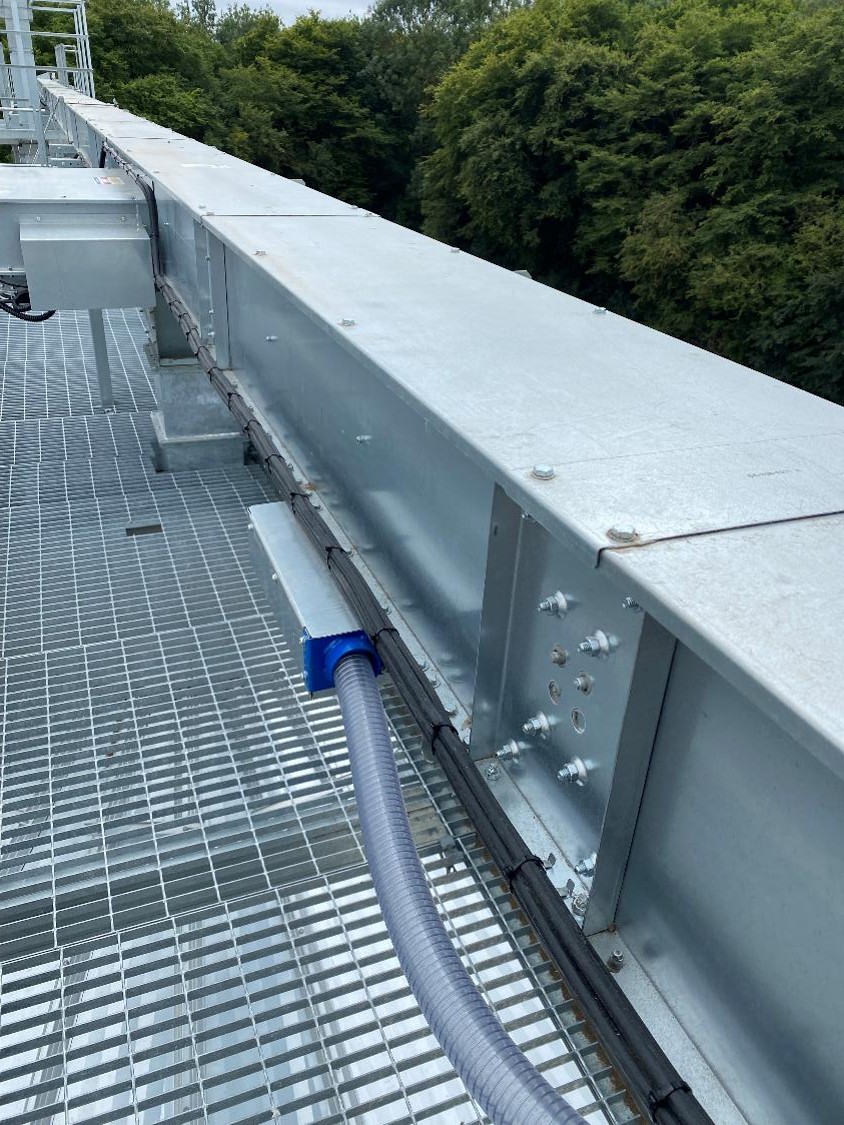

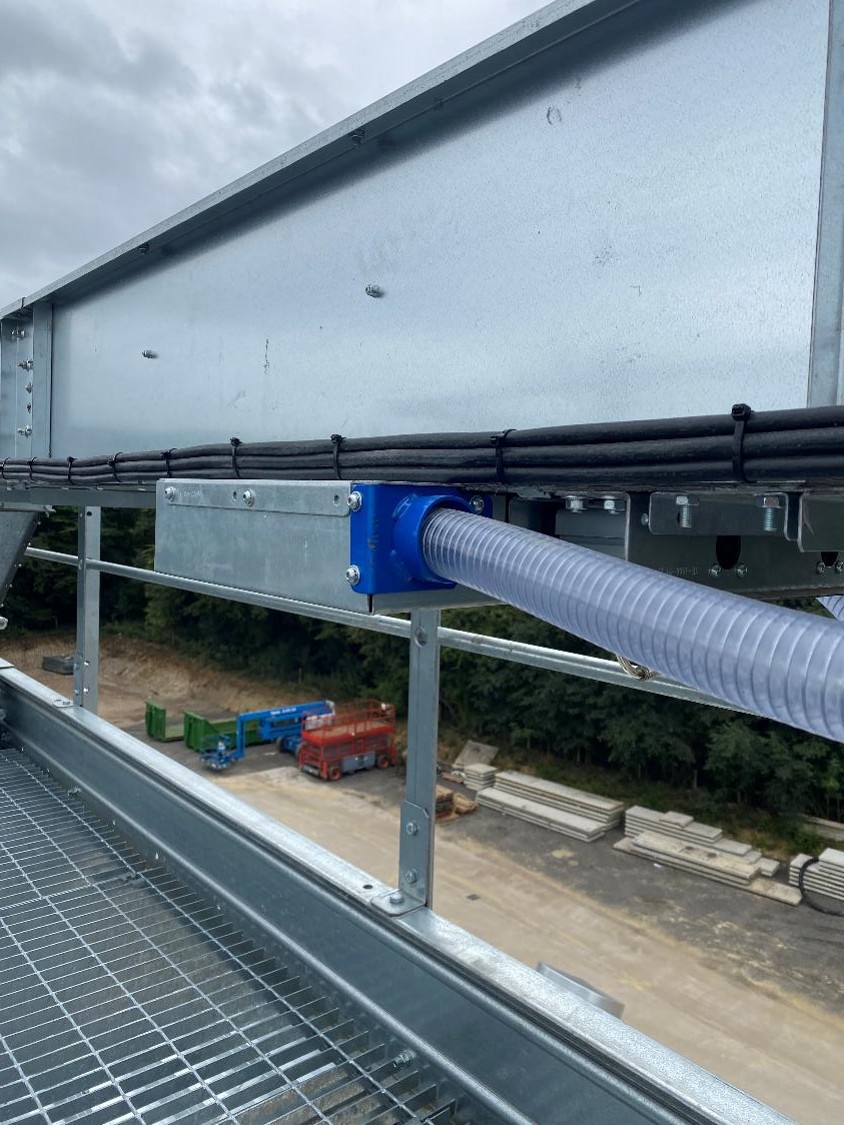

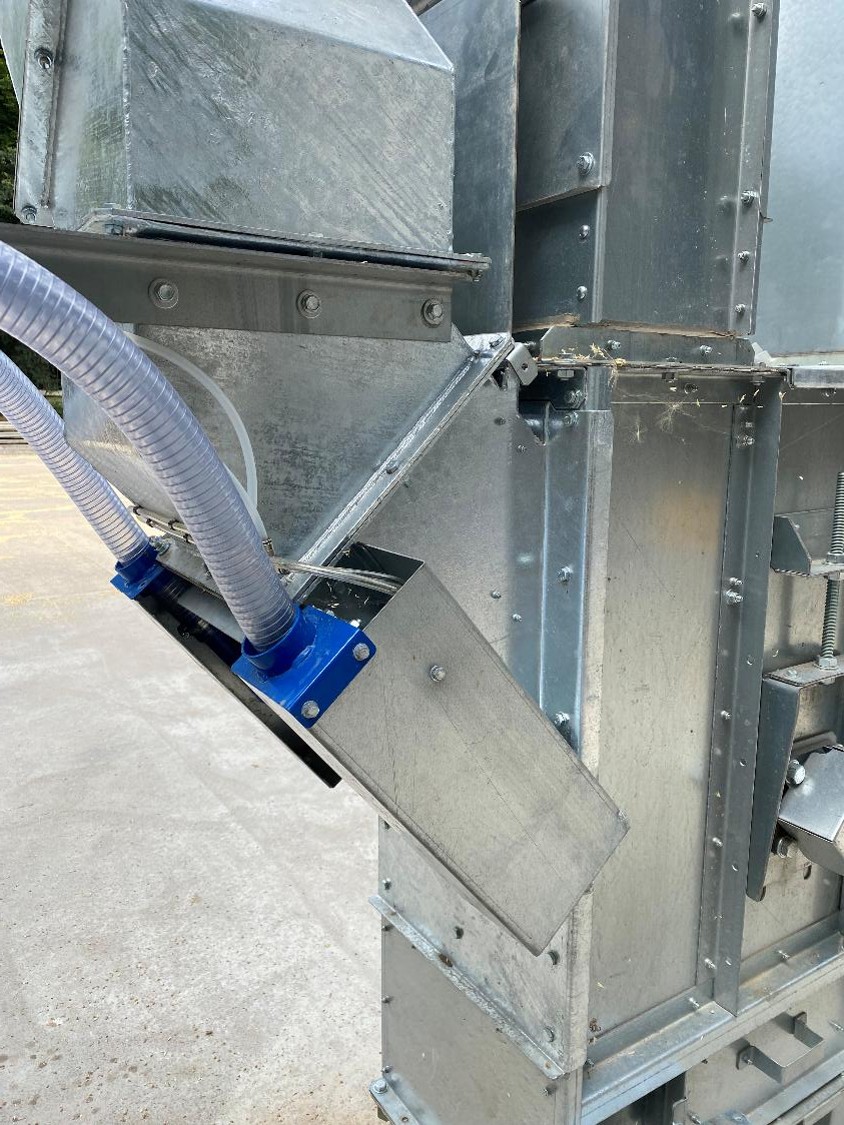

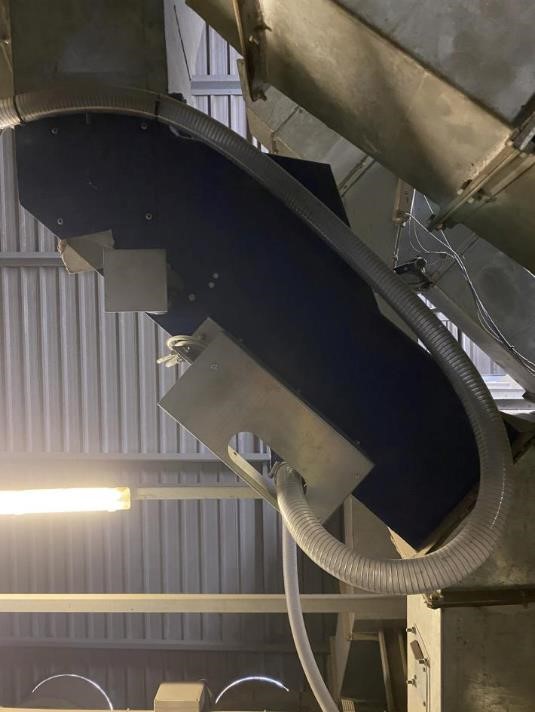

Процес відбору та аналізу проб відбувається за допомогою спеціалізованого пневматичного механізму. Система збирає певну частку зерна з основного потоку на вході та на виході сушарки через розраховані інтервали часу. Для цього встановлено дві засувки відбору зразків (для вологого та сухого зерна).

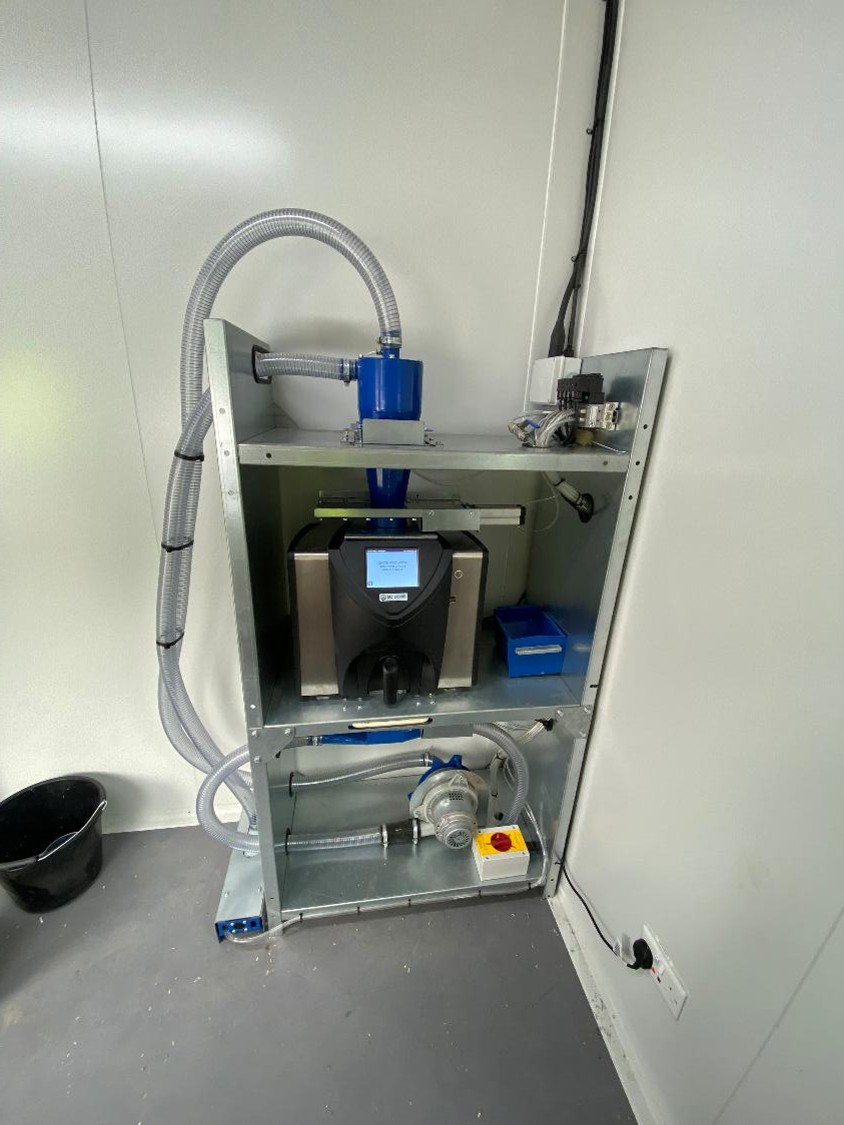

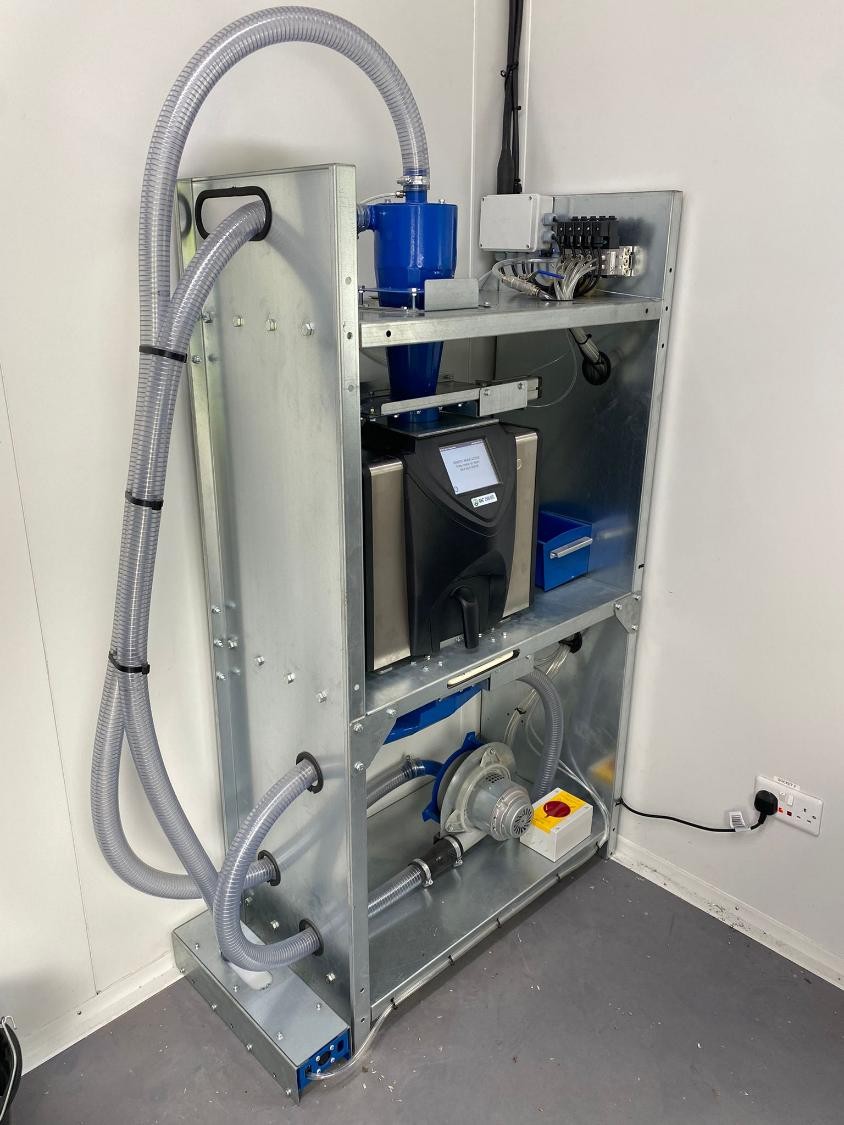

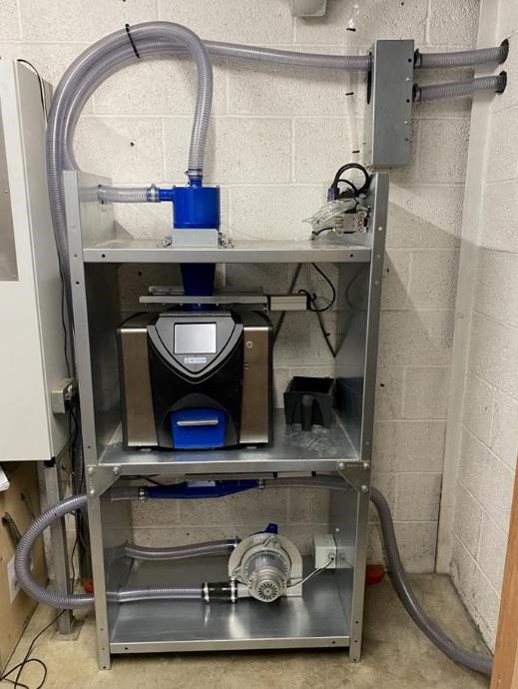

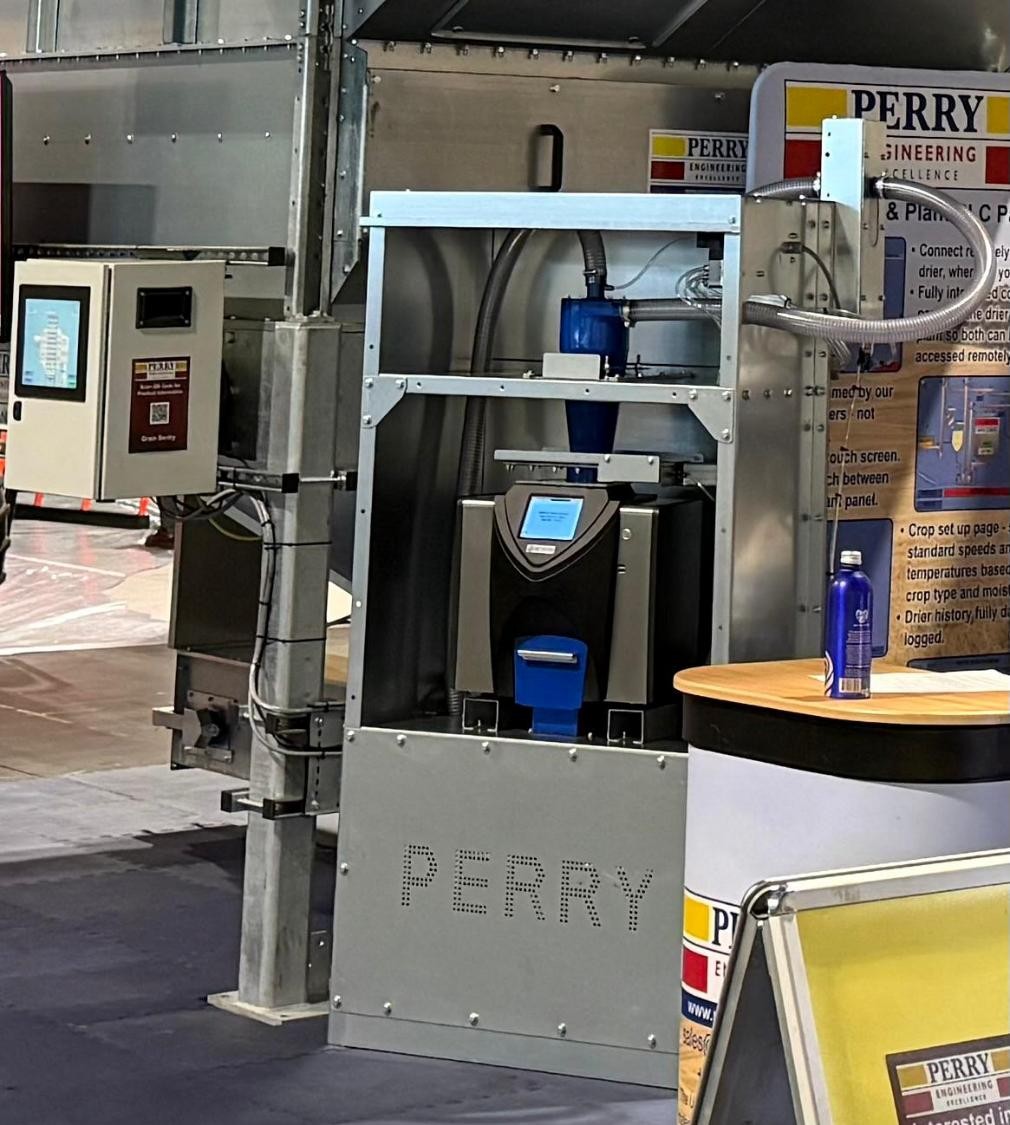

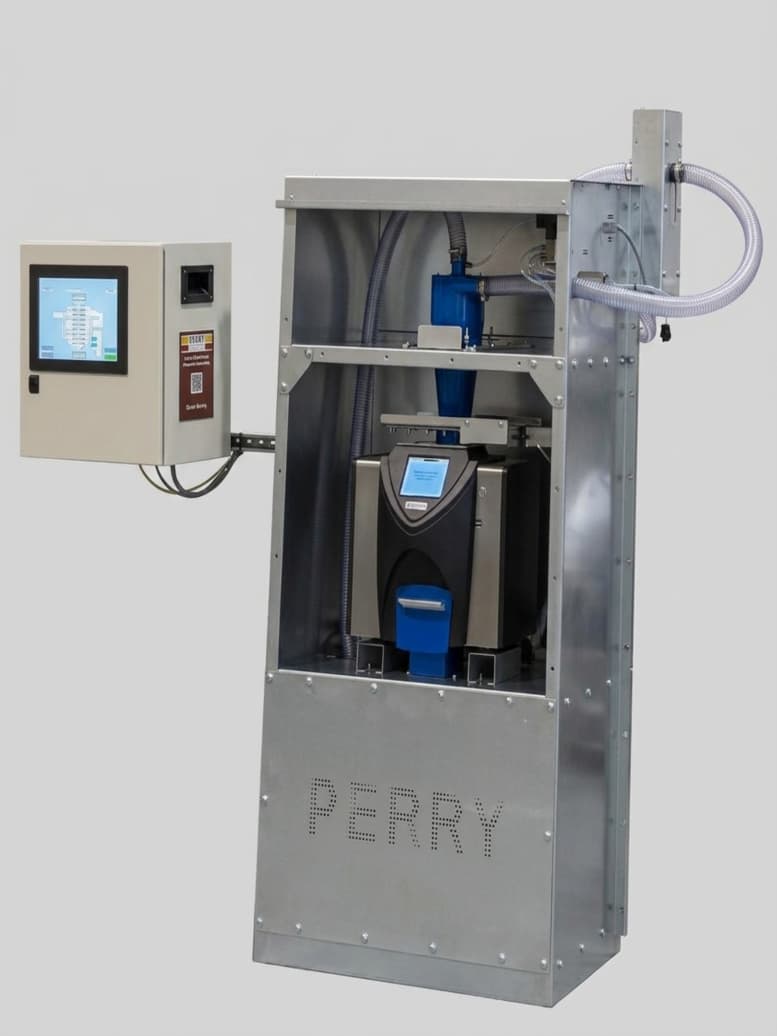

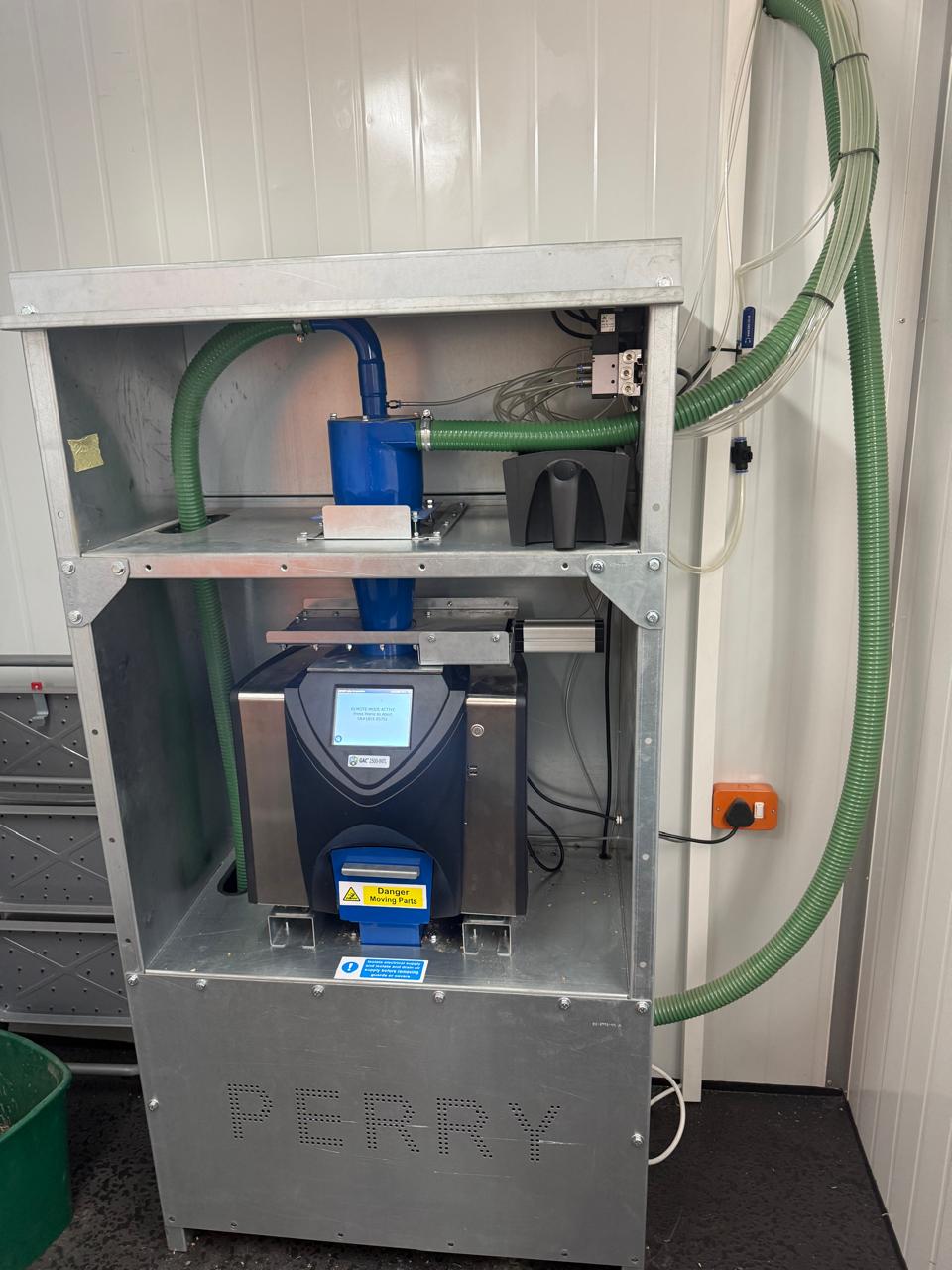

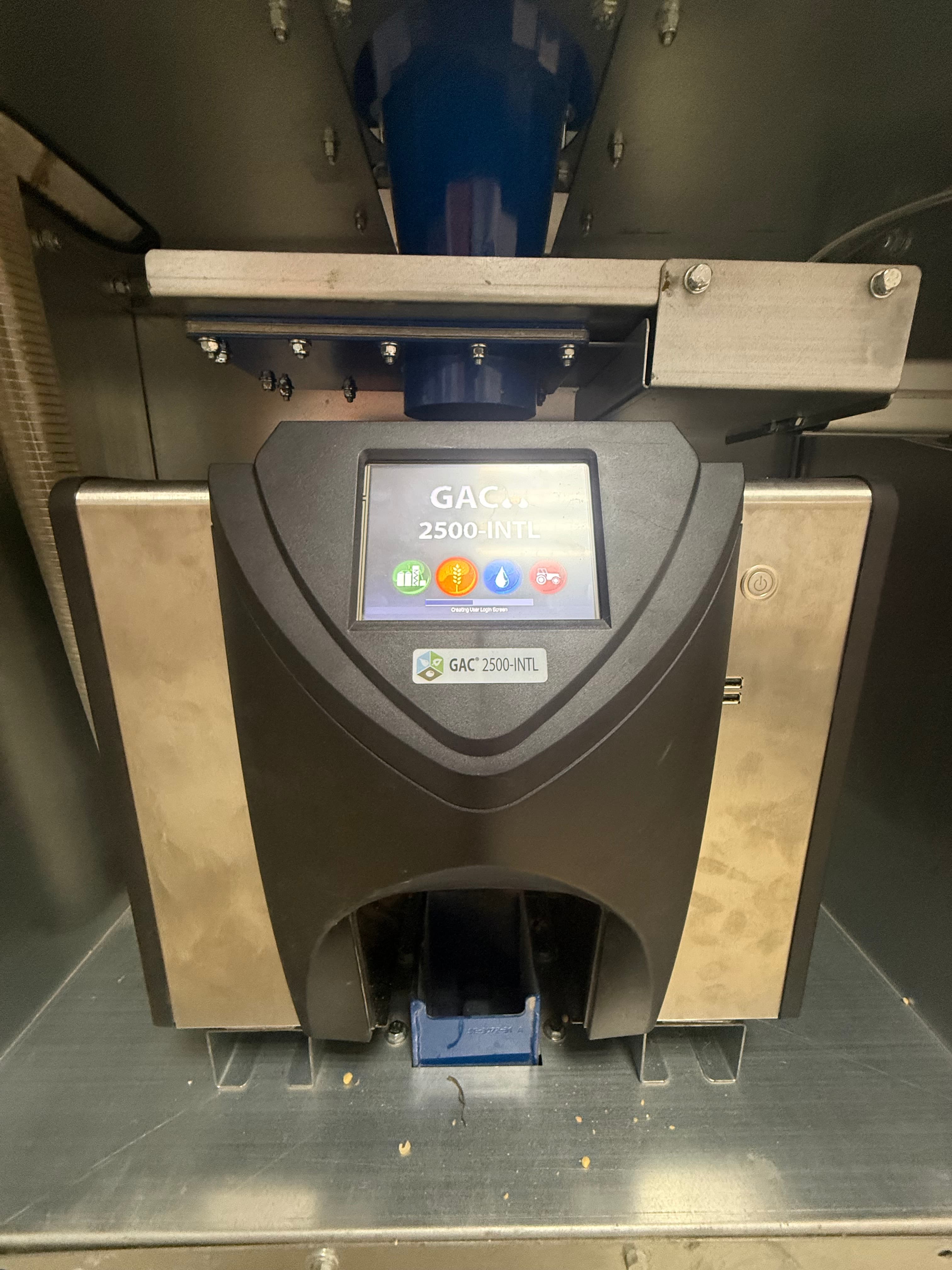

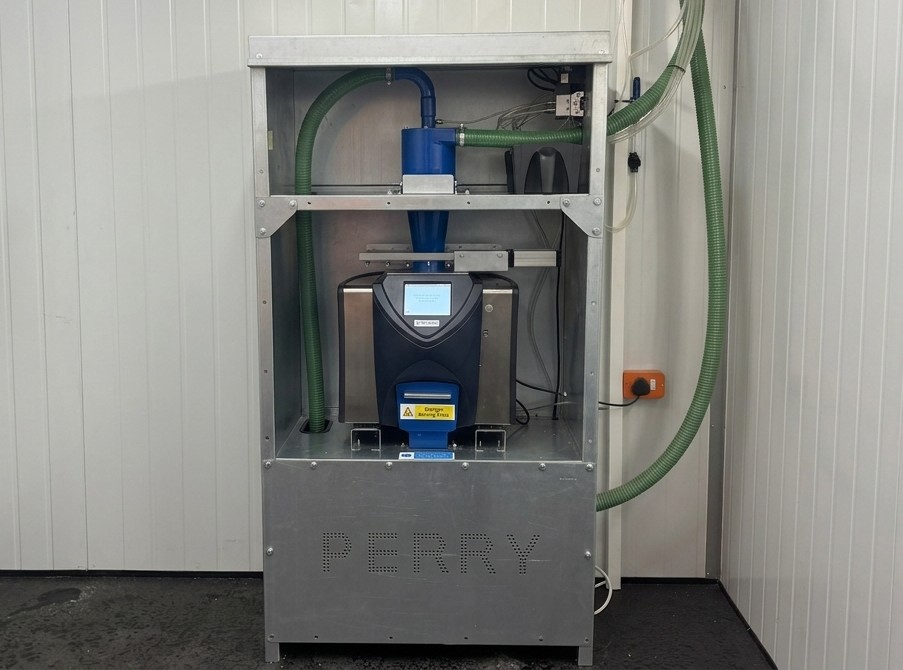

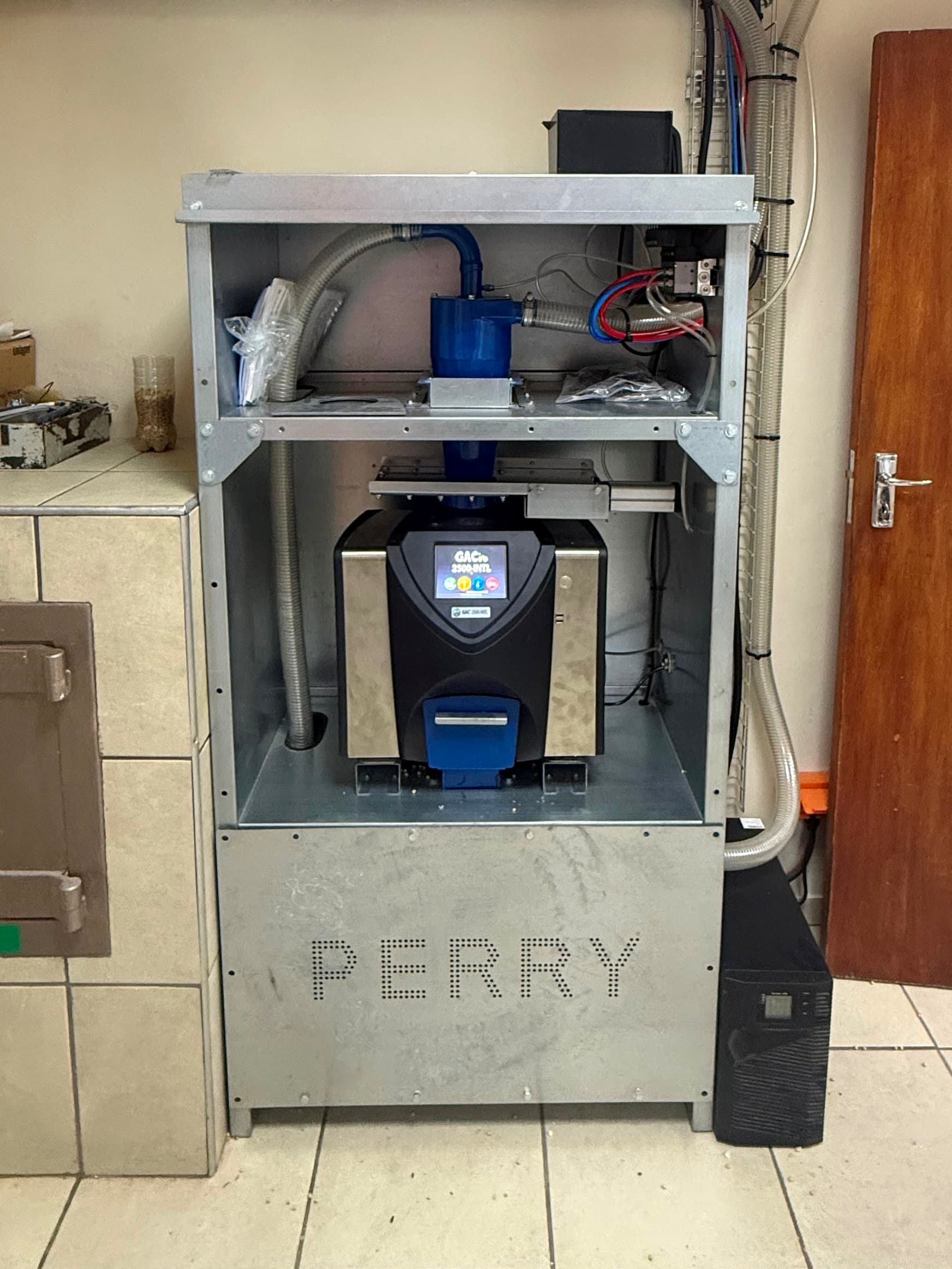

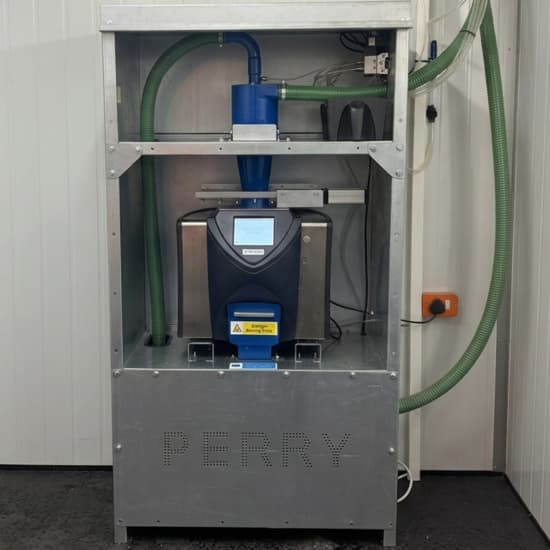

Коли система ініціює відбір проби, пневматичні циліндри відкривають засувку, щоб матеріал заповнив спеціальну камеру. Після закриття засувки зерно пневматично (через систему труб) транспортується до вимірювального стенда, де розташований настільний аналізатор Dickey-John GAC 2500/2700. Цей прилад здійснює високоточне вимірювання вологи та передає показники до програмованого логічного контролера (ПЛК). Після завершення зчитування зерно видувається назад у загальний робочий потік продукту, виключаючи будь-які втрати маси.

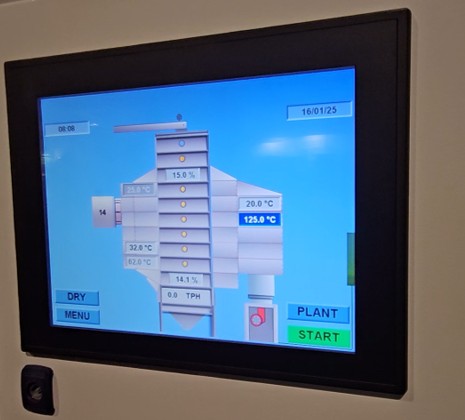

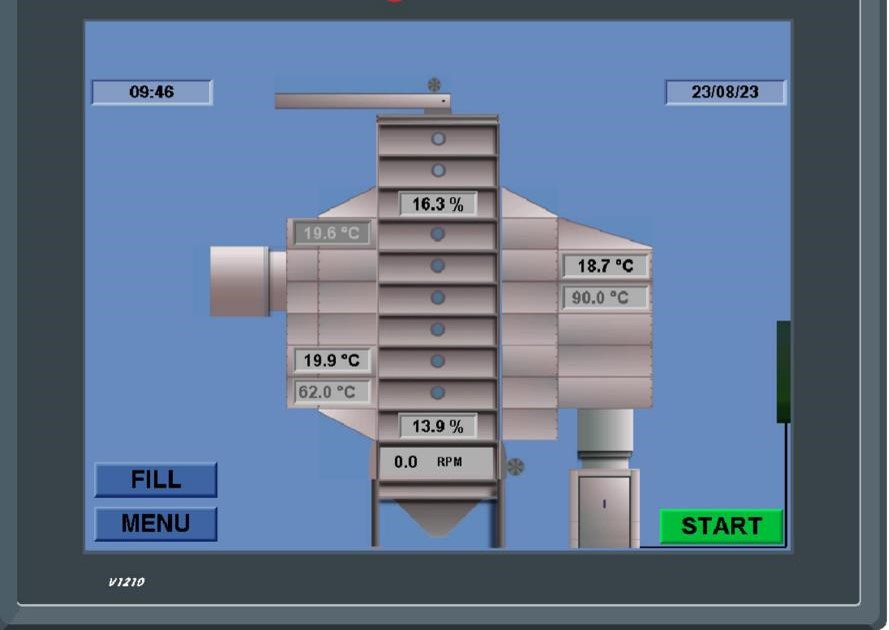

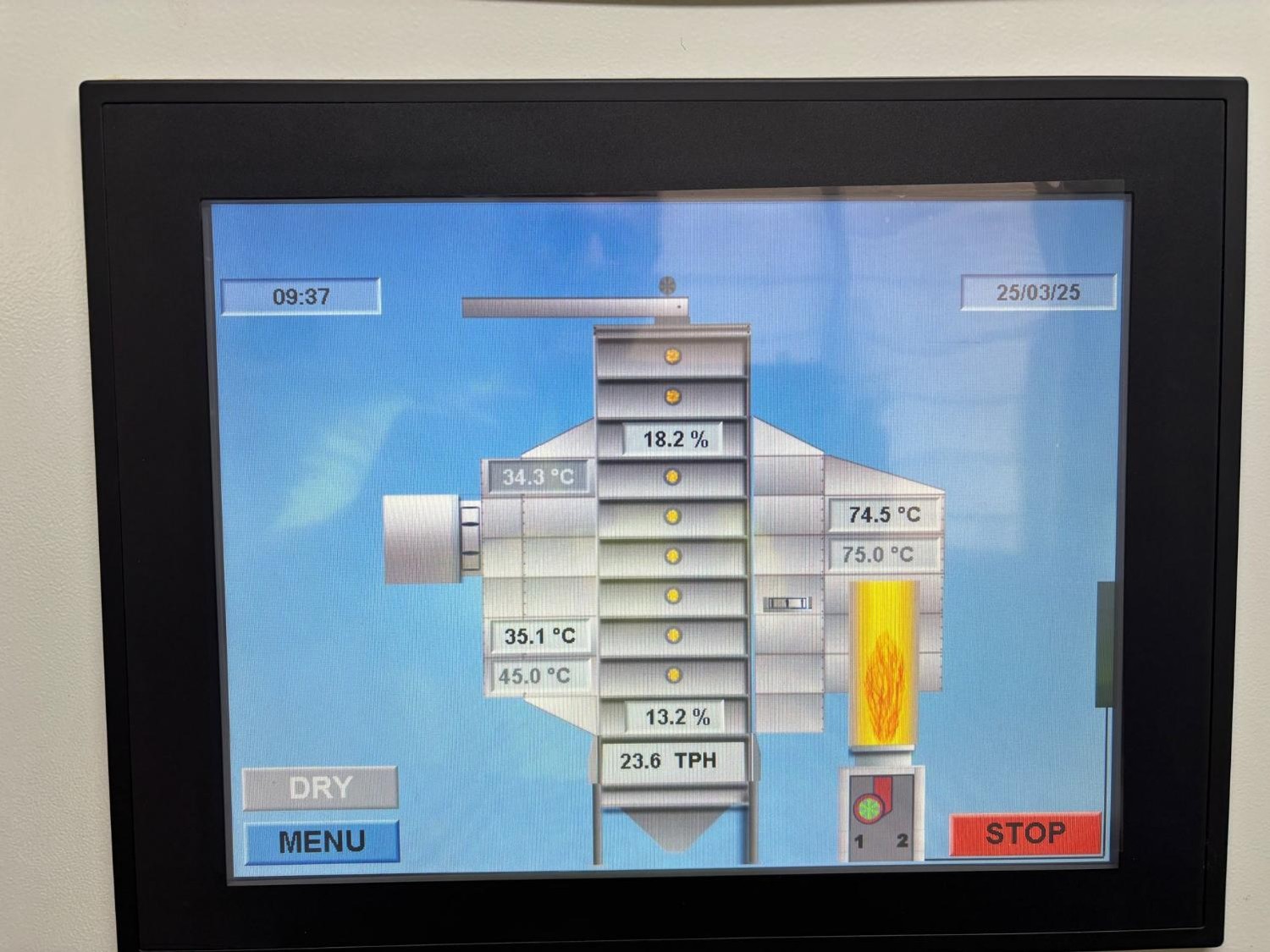

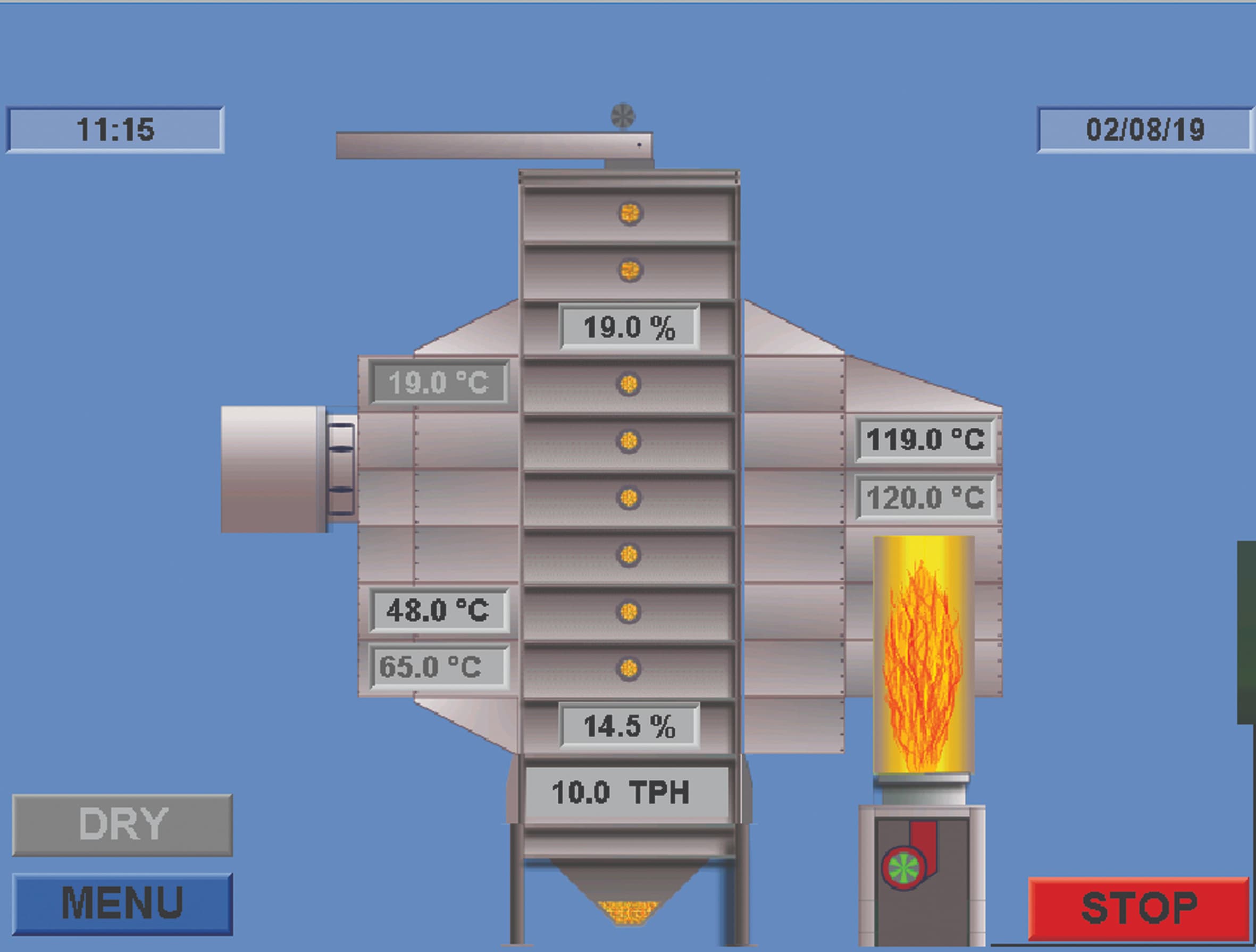

Підключена до ПЛК-панелі управління, система використовує ці дані для автоматичного регулювання швидкості вивантаження або коригування температури сушіння. Алгоритм розраховує час, необхідний для перебування матеріалу в сушарці на основі вхідної вологості, а дані з вихідного потоку створюють коригувальний коефіцієнт для постійного підвищення точності процесу.
Економічна ефективність та зниження витрат
Поєднання точного вологоміра та алгоритму самонавчання ПЛК з елементами штучного інтелекту надійно захищає від фінансових втрат, пов'язаних із пересушуванням зерна (зменшення ваги партії, перевитрата палива, зайва робота вентиляторів). Завдяки Grain Sentry оператору не потрібно постійно проводити ручні заміри, а система сама підтримуватиме продуктивність.
Для прикладу: на сушарці продуктивністю 30 т/год, яка обробляє 6000 т зерна за сезон, пряма економія на паливі та збереженні маси може скласти до $29 000. Для сушарок продуктивністю 60 т/год ця сума пропорційно зростає, гарантуючи надзвичайно швидку окупність інвестицій у систему управління.
Технічні характеристики
- Базовий вимірювальний блок: настільний прилад Dickey-John GAC 2500/2700.
- Режими роботи: Автоматичний (Auto), Таймерний (Timed), Ручний (Manual) та Вимкнений (Off).
- Базові підтримувані злакові культури: пшениця, ячмінь, овес, кукурудза, сорго.
- Олійні та бобові культури: ріпак, соняшник, горох, .
- Механізм захисту сушарки: встановлення мінімальних та максимальних лімітів температури та продуктивності вивантаження; при їх перевищенні система ініціює безпечне вимкнення обладнання.
- Інтервали відбору проб: налаштовуються автоматично залежно від обсягу вивантаження, або вручну у таймерному режимі (стандартний крок — 10 хвилин).
Додаткові опції та можливості налаштування
- Розширення бази калібрувань Dickey-John GAC 2500/2700 для інших специфічних культур (надається на запит).
- Можливість використання блоку GAC 2500/2700 як автономного настільного вологоміра (з відключенням від пневматичної системи сушарки).
- Інтеграція з новітньою ПЛК-панеллю управління сушаркою.
- Модернізація існуючих зерносушарок Perry з шиберним вивантаженням (вимагає адаптації пневматичної системи за допомогою додаткового трійника та запірного клапана).

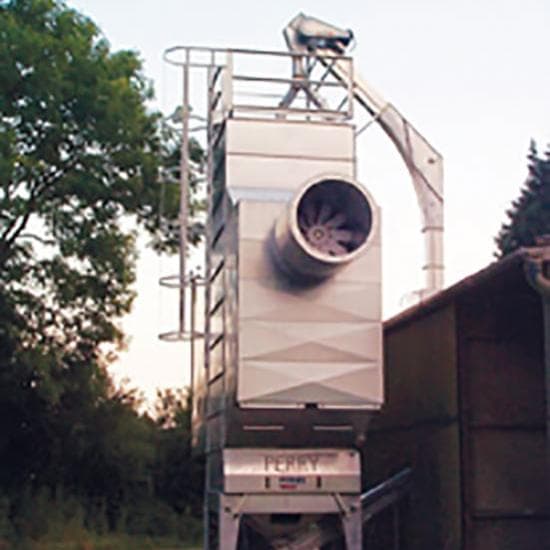

Дізнайтеся більше про зерносушильні комплекси, до складу яких базово інтегрується ця розумна система, або зверніться до нашого відділу проєктування для розробки комплексної лінії під ключ, що відповідатиме вимогам вашого бізнесу.
Переваги системи контролю вологості Grain Sentry Perry у порівнянні зі стандартними рішеннями
| Параметр порівняння | Стандартні рішення на ринку | Система Grain Sentry Perry |
|---|---|---|
| Метод вимірювання вологості | Ручне відбирання проб кожні 1-2 години, лабораторні вологоміри. Суб'єктивний фактор, похибка до ±1%. Втрати часу оператора ~100-150 год/сезон | Автоматичний пневматичний відбір проб з потоків завантаження та вивантаження. Аналізатор Dickey-John GAC 2500/2700 (NIR-технологія). Точність відповідає галузевим стандартам UGMA . Проба повертається в потік – нульові втрати маси |
| Періодичність калібрування | Дешеві ємнісні датчики: калібрування кожні 2-4 тижні. Лабораторні прилади: калібрування перед кожною зміною або щотижня. Високі витрати на обслуговування | Лише одна перевірка калібрування на рік. Технологія, що "змінює правила гри" (game changer) . Істотне зниження витрат на технічне обслуговування та простоїв |
| Алгоритм керування сушаркою | Ручне регулювання швидкості вивантаження та температури на основі періодичних вимірів. Запізніла реакція, коливання кінцевої вологості ±1-1.5% | ПЛК з самонавчальним алгоритмом (self-teaching algorithm). Автоматичне коригування швидкості вивантаження та температури в реальному часі. Алгоритм покращується після кожної партії . Стабільність кінцевої вологості <±0.1% |
| Економія прямих витрат на сушіння (30 т/год, 6000 т/сезон) | Базові системи: пересушування на 1-2% (втрата 60-120 т маси + перевитрата пального). Додаткові витрати: ~$20,000-35,000 за сезон | Пряма економія за даними Perry: $29,000-32,000 (або ~£17,000-21,500) за сезон для сушарки 30 т/год. Для сушарки 60 т/год (15,000 т/сезон): економія до $40,000-58,000 |
| Інтеграція та сумісність | Вимірювальні системи від сторонніх виробників – складність інтеграції з ПЛК. Потрібне додаткове ПЗ та інженерне налаштування | Повна інтеграція з ПЛК-панеллю управління Perry. Може бути встановлена на будь-яку зерносушарку безперервної дії (роликове або заслінкове вивантаження), в т.ч. не-Perry. Можливість роботи з двома сушарками від однієї системи |
| Функціонал захисту обладнання | Окремі системи безпеки (температурні обмеження). Немає інтеграції з контролем вологості. При перевищенні лімітів – аварійна зупинка без "розумного" завершення циклу | Вбудований механізм захисту сушарки: мінімальні та максимальні ліміти температури та продуктивності вивантаження. При перевищенні – автоматичне безпечне вимкнення. Контроль як температури, так і швидкості сушарки |
Часті запитання
Метод вимірювання вологості
Система забезпечує автоматичний пневматичний відбір проб з потоків завантаження та вивантаження. Аналізатор Dickey-John GAC 2500/2700 на основі NIR-технології повертає пробу в потік, що виключає втрати маси.
Періодичність калібрування
Система потребує лише однієї перевірки калібрування на рік. Це істотно знижує витрати на технічне обслуговування та простої обладнання.
Алгоритм керування сушаркою
ПЛК з самонавчальним алгоритмом автоматично коригує швидкість вивантаження та температуру в реальному часі. Алгоритм покращується після кожної партії, забезпечуючи стабільність кінцевої вологості менше ±0,1%.
Економія прямих витрат на сушіння (30 т/год, 6000 т/сезон)
Пряма економія для сушарки 30 т/год становить $29,000-32,000 за сезон. Для продуктивності 60 т/год (15,000 т/сезон) економія досягає $40,000-58,000.
Інтеграція та сумісність
Система повністю інтегрується з ПЛК-панеллю управління Perry. Встановлюється на будь-яку зерносушарку безперервної дії, включаючи обладнання інших виробників, з можливістю роботи з двома сушарками.
Функціонал захисту обладнання
Вбудований механізм захисту контролює мінімальні та максимальні ліміти температури та продуктивності вивантаження. При перевищенні лімітів система автоматично виконує безпечне вимкнення.
