Норії стрічкові аграрного призначення Perry — технічні характеристики та купити

Британський виробник Perry пропонує високонадійні стрічкові ківшеві норії аграрного призначення, розроблені для вертикального транспортування зернових, бобових та олійних культур. Обладнання адаптовано під інтенсивні режими роботи сучасних фермерських господарств та лінійних елеваторів. Завдяки модульній конструкції, замовники можуть купити норію стрічкову, яка ідеально відповідає техзавданню: від бюджетних рішень до високопродуктивних промислових модифікацій для делікатного переміщення насіннєвого матеріалу.

У стандартному виконанні сільськогосподарські ківшеві елеватори Perry ефективно транспортують пшеницю, кукурудзу, ячмінь, горох, соняшник, а також сипучу біомасу (тріску, тирсу, гранули). Модифікація внутрішніх поверхонь головки та башмака норії зносостійкими полімерними або поліуретановими накладками дозволяє працювати з сильноабразивними продуктами, мінімізуючи травмування зерна і знижуючи рівень шуму на об'єкті. Стрічкова норія аграрної серії забезпечує стабільну продуктивність від 11 т/год до 150 т/год. Якщо вашому підприємству необхідні вищі технічні параметри, ви можете вивчити наші норії стрічкові для важкої промисловості, які забезпечують продуктивність до 1000 т/год.

Усі конструктивні елементи шахти (короби), головки та башмака виготовляються з високоміцної оцинкованої сталі методом прецизійної лазерної розрізки, високоточного координатного оброблення з ЧПК та гнуття. Це гарантує антикорозійну стійкість у несприятливих погодних умовах України та тривалий термін служби. Для гнучкого проектування технологічних ліній доступні як однопоточні, так і двопоточні моделі елеваторів, які інтегруються в системи очищення та сушіння.

Принцип роботи стрічкової ківшевої норії

Технологічний процес починається з подачі сипучого матеріалу в приймальний носик башмака норії. Завантаження може здійснюватися як за напрямком руху ківшів (насипом), так і проти нього, залежно від типу культури та вимог до мінімізації відсотка битого зерна. У нижній точці (башмаку) закріплені на вертикальній стрічці ковші підхоплюють зерно та транспортують його вгору по спарених чи одинарних коробах шахти елеватора.

При досягненні верхньої точки — головки норії — під дією відцентрової сили або сили тяжіння (гравітаційне розвантаження) відбувається викид продукту через вихідний патрубок. Для запобігання зворотному пересипанню зерна в шахту, внутрішня геометрія головки Perry розрахована з високою точністю, а швидкість руху стрічки суворо синхронізована з траєкторією польоту зернової маси. Планчасті барабани в базовій комплектації виключають налипання дрібних фракцій і бруду на внутрішні робочі поверхні.

Ключові характеристики та модельний ряд

Конструкція приводної та натяжної станцій Perry базується на використанні промислових редукторів із прямим приводом під кутом 90°. В якості альтернативи доступна клинопасова передача на змонтований на валу редуктор. Маслостійка антистатична гумова стрічка типу EP з низьким коефіцієнтом розтягнення забезпечує безперебійну експлуатацію під високими навантаженнями.

Специфікація моделі 330

Важка серія аграрних норій Perry, призначена для тривалого функціонування в режимі 24/7 під час активних приймальних кампаній.

• Однопотокова конфігурація з посиленими ребрами жорсткості коробів.
• Номінальна продуктивність: до 150 т/год.
• Регулювання та натяг стрічки здійснюються за допомогою гвинтового механізму на валу башмака норії.
• Товщина сталі кришки головки становить 5 мм, що гарантує високу стійкість до стирання зерновим потоком.
• Стандартна комплектація включає пристрої проти зворотного ходу стрічки (бекстопи), який не дозволяє завантаженій стрічці рухатися у зворотному напрямку (падати назад) у разі раптової зупинки норії під навантаженням.

Специфікація моделей 220 та 440

Дані модифікації розроблені як високоефективні одно- та двопоточні машини з оптимальним балансом вартості та технічних параметрів для фермерських елеваторів.

• Максимальна експлуатаційна продуктивність одного потоку: до 80 т/год.
• Збірний вузол головки з валом, підшипниковими вузлами та прикріпленим редуктором повністю демонтується без повного розбирання корпусу, що спрощує сервісне обслуговування.
• Кришка головки норії має посилену зварну гарячеоцинковану конструкцію для підвищення жорсткості.
• Комплектується спеціальним контрольним ковшем для спрощеного з'єднання, вирівнювання та первинного натягу стрічки.
• Широкий діапазон лінійних швидкостей для реалізації відцентрового, напіввідцентрового та гравітаційного способів вивантаження.
• Максимальна стандартна висота монтажу шахти: до 30 м.

Специфікація моделей 200, 280 та 560

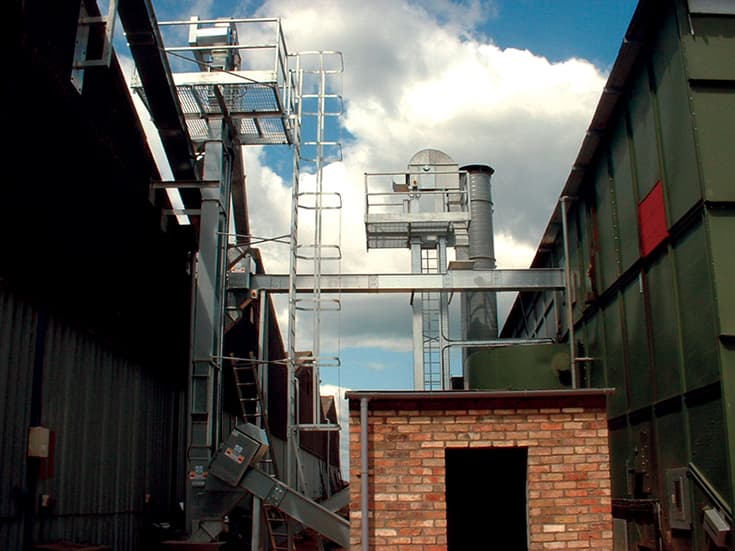

Компактна серія ківшевих елеваторів, оптимізована для інтеграції в існуючі техлінії з дефіцитом вільного простору.

• Доступність одно- та двопоточного виконання для одночасного підйому різних фракцій або культур.

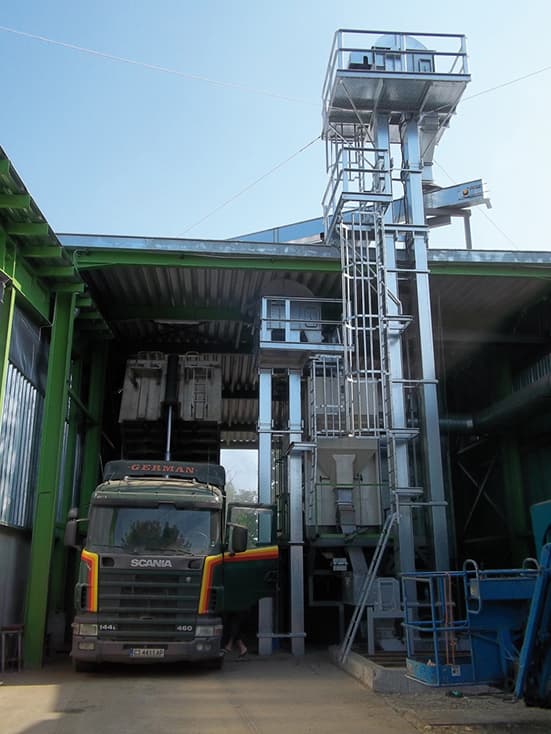

• Конструкція башмака з мінімальною висотою завантаження та зменшені габарити головки для монтажу всередині приміщень чи критих завальних ям.
• Знижена лінійна швидкість руху стрічки забезпечує максимально делікатне поводження з посівним матеріалом і крихкими культурами (соя, кукурудза).
• Сумісність із пластиковими ковшами з метою повного виключення іскроутворення та механічного пошкодження насіння.

Додаткові опції для модернізації

Для адаптації ківшевих елеваторів під індивідуальні вимоги безпеки та автоматизації підприємства доступний наступний спектр опціонального обладнання:

• Комплексна система датчиків безпеки: датчики сходу стрічки, контролю швидкості та обертання вала, датчики підпору (переповнення) башмака та безперервного моніторингу температури підшипників.
• Сервісні та оглядові платформи головки, драбини з обручами безпеки та елементами кріплення до норійної вежі, виконані згідно з міжнародними стандартами охорони праці.
• Вибухозахищене виконання конструкції згідно з директивою ATEX (вибухорозрядні панелі, заземлення, антистатичні стрічки) для роботи в зонах із високою концентрацією пилу.
• Аспіраційні патрубки в головці та башмаку для підключення до локальних систем пиловловлювання.
• Пластикові (поліуретанові) ковші, спеціальні дистанційні шайби та самоочисний насіннєвий башмак із висувним донним лотком для швидкої зачистки лінії від залишків при зміні сортів насіння.

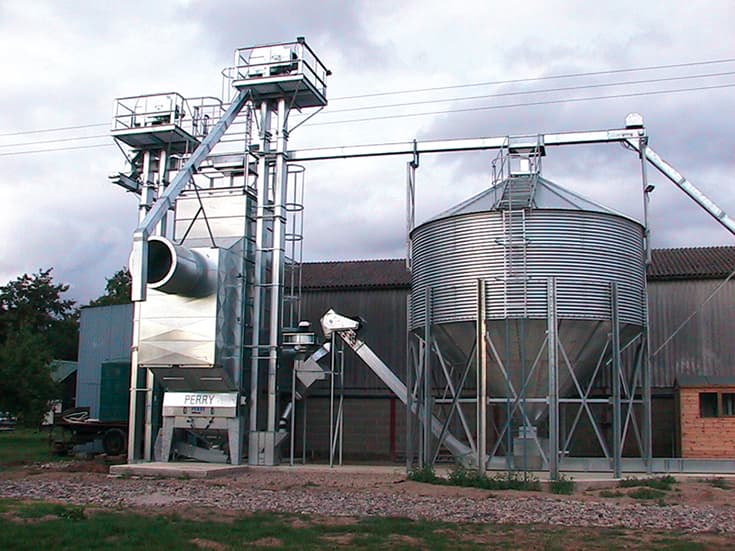

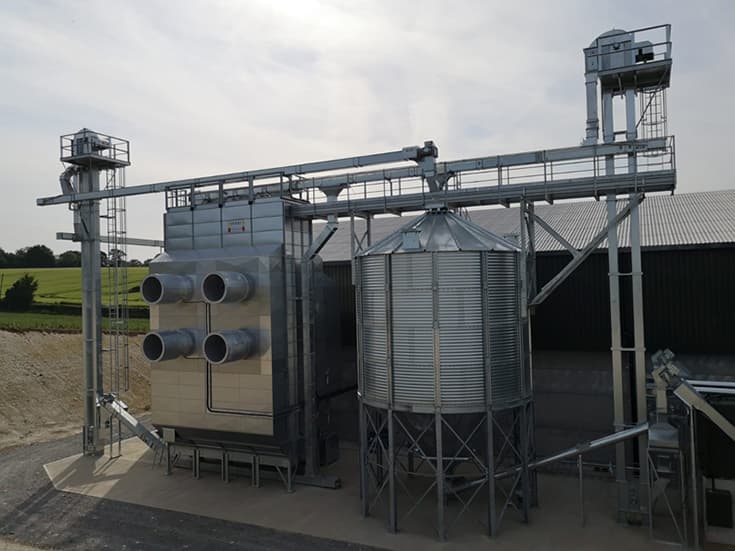

Дізнайтеся більше про зерносушильні комплекси, до складу яких входить ця машина, або про комплексну лінію під ключ від компанії Perry.

Переваги стрічкової ковшевої норії Perry (аграрне використання) у порівнянні зі стандартними рішеннями

Параметр порівняння	Стандартні рішення на ринку	Стрічкова ковшева норія Perry
Травмування зерна та якість насіннєвого матеріалу	Відсоток битого зерна при транспортуванні часто перевищує 1.5-2% через високу лінійну швидкість та жорсткі ковші.	Знижена лінійна швидкість стрічки для серій 200/280/560. Можливість використання пластикових ковшів та дистанційних шайб. Зменшення травмування насіння до 0.5% для крихких культур (соя, кукурудза).
Зручність технічного обслуговування та чищення	Башмак норії – нерозбірна зварна конструкція. Повне очищення при зміні культури потребує 2-3 години та розбирання вузлів.	Насіннєвий башмак зі сміттєвим лотком, що висувається, та великі люки доступу. Час повної зачистки лінії – до 30 хвилин без демонтажу обладнання.
Модульність та логістика монтажу	Шахта з довгомірних зварних секцій (до 6 м). Складність транспортування, потреба у важкій вантажній техніці на майданчику.	Уніфіковані оцинковані секції довжиною 1-2.5 м з болтовими замковими з'єднаннями. Простота логістики, монтаж силами 2-3 осіб без крана.
Діагностика стану стрічки та підшипників	Періодичний візуальний контроль, планове ТО кожні 500-700 годин. Високий ризик раптової зупинки через обрив стрічки.	Датчики сходу стрічки, контролю обертів та температури підшипників. Безперервний моніторинг стану, предикативне сповіщення про необхідність обслуговування.
Вибухобезпека в зонах з високою концентрацією пилу	Базове виконання не передбачає захисту від вибуху. Модернізація потребує значних доопрацювань корпусу та системи керування.	Повна відповідність директивам ATEX як опція: вибухорозрядні панелі, заземлення корпусу, антистатичні стрічки та безіскрові ковші. Готове рішення для роботи в умовах високої запиленості.
Енерго­ефективність приводу та експлуатаційні витрати	Фіксована швидкість двигуна, робота на максимальній потужності навіть при частковому завантаженні. Енерговитрати – 1.2-1.5 кВт/т.	Опція встановлення частотного перетворювача (інвертора) для точного регулювання продуктивності під культуру. Економія електроенергії до 35% при змінному завантаженні та роботі з легкими матеріалами.
