Промислові стрічкові норії Perry — технічні характеристики та купити

Стрічкові ковшеві норії для важкої промисловості розроблені для безперервного вертикального транспортування зерна, насіння та інших сипучих матеріалів в умовах екстремальних навантажень. Продуктивність цих машин становить до 1000 т/год (розрахунок виконано для пшениці з насипною щільністю 750 кг/м³). Використання зносостійкої оцинкованої сталі гарантує максимальну довговічність обладнання на великих портових терміналах та перевалочних базах.

Доступні як однопоточні, так і двопоточні моделі промислових норій. Завдяки прецизійному проєктуванню та можливості встановлення спеціалізованих ковшів, кожна машина легко адаптується для дбайливого переміщення посівного матеріалу, мінімізуючи відсоток травмування зерна.

Принцип роботи промислової стрічкової норії

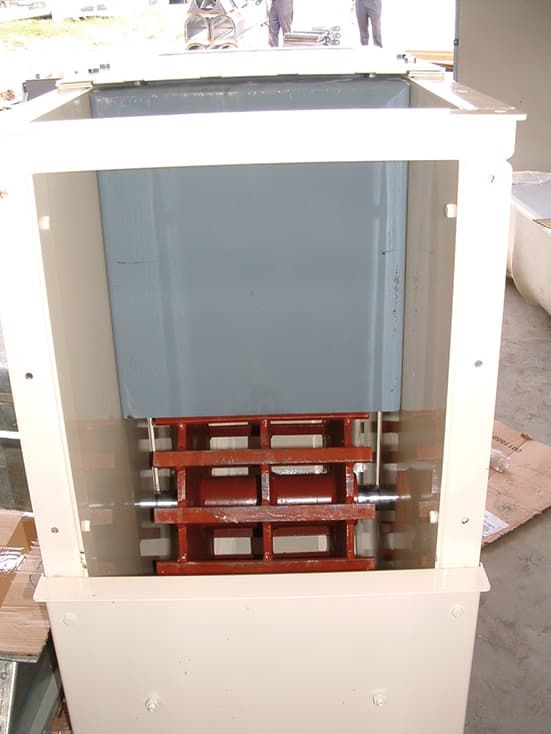

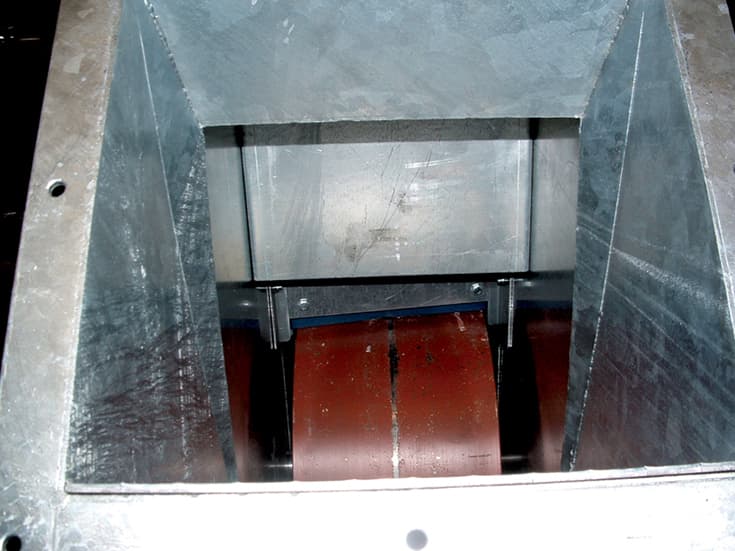

Матеріал подається у завантажувальний бункер, розташований у нижній частині машини — башмаку. Конструкція приймального фланця та башмака забезпечує рівномірне наповнення ковшів, запобігаючи засипанню стрічки та знижуючи ризик механічного пошкодження продукту. Натяг стрічки точно регулюється за допомогою гвинтового механізму вала башмака.

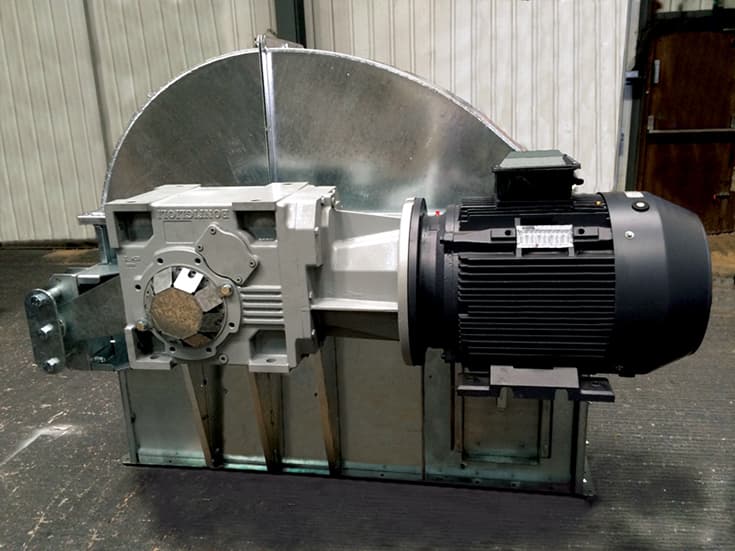

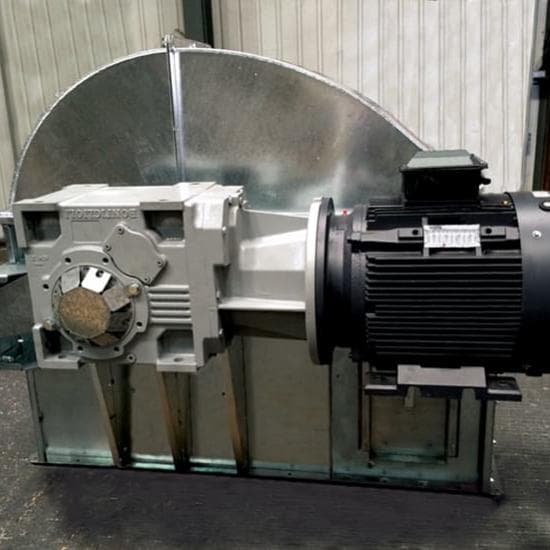

Тяговим органом виступає надміцна стрічка, що приводиться в рух надійним мотор-редуктором із прямим приводом під кутом 90°. Ковші підіймають матеріал до верхньої частини машини — головки норії. Для запобігання налипанню матеріалу та прослизанню стрічки, верхній приводний барабан має суцільнолистову конструкцію, тоді як нижній натяжний барабан виконаний планчастим (решітчастим).

У головці норії під дією відцентрової сили матеріал вивантажується з ковшів та спрямовується у вивантажувальний патрубок. Геометрія головки оптимізована для забезпечення максимальної пропускної здатності та ідеальної траєкторії скидання для обраного розміру ковшів.

Ключові технічні характеристики

• Продуктивність: від 100 т/год до 1000 т/год.
• Матеріали корпусу: гарячеоцинкована сталь, нержавіюча сталь або маловуглецева сталь із порошковим фарбуванням.
• Тип приводу: мотор-редуктор із прямим приводом під кутом 90° (редуктори постачаються заправленими мастилом).
• Тяговий орган: високоміцна багатопрокладна стрічка типу EP.
• Тип ковшів: Super Starco з маловуглецевої сталі (стандарт); опційно — поліетилен, нержавіюча сталь або нейлон Zytel.

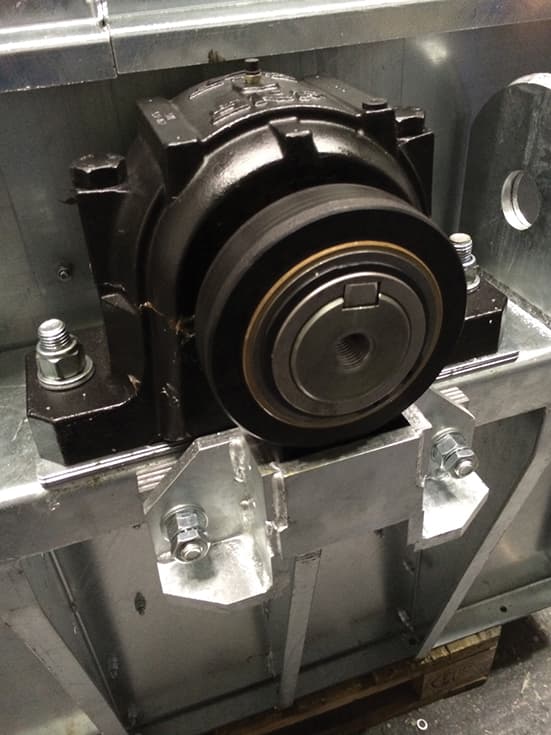

• Ущільнення: зносостійкі нейлонові або фетрові ущільнення на валах.
• Конструкція барабанів: верхній барабан — суцільнолистовий, нижній (у башмаку) — планчастий.
• Обслуговування: велика знімна інспекційна панель для монтажу стрічки та місткі люки на головці/башмаку для очищення.
• Безпека: повна відповідність стандартам вибухозахисту ATEX, встановлені вибухорозрядні панелі.

Додаткові опції та комплектація

• Датчики безпеки: комплексний контроль швидкості обертання, зходу стрічки, підпору (завалу) та температури підшипників.
• Адаптація для насіння: пластикові ковші, дистанційні шайби під ковші, гравітаційна або повільна відцентрова подача.
• Самоочисний башмак: конструкція на підставці зі сміттєвим лотком для повного видалення залишків зерна при зміні культури.
• Завантажувальні вузли: приймальні бункери з регулювальними засувками або без них.
• Аспірація: інтеграція фланців для підключення до централізованої системи знепилювання.
• Обслуговування та захист: сервісні платформи, сходи з огородженням та захисні кожухи від атмосферних опадів.

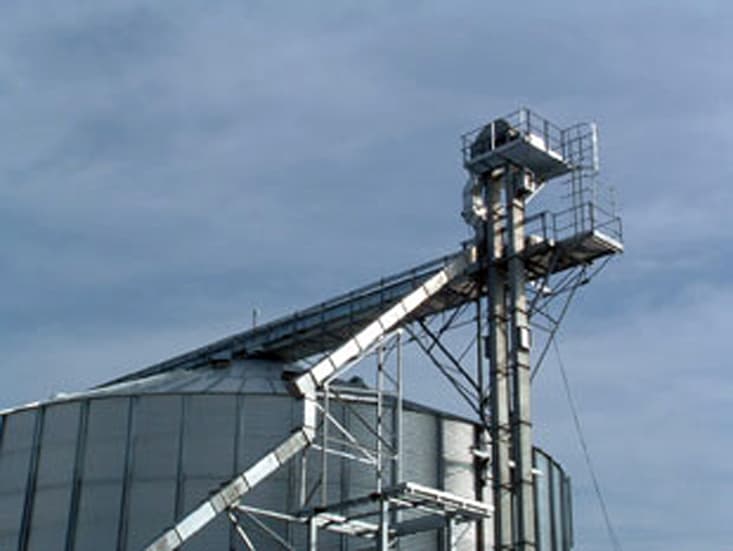

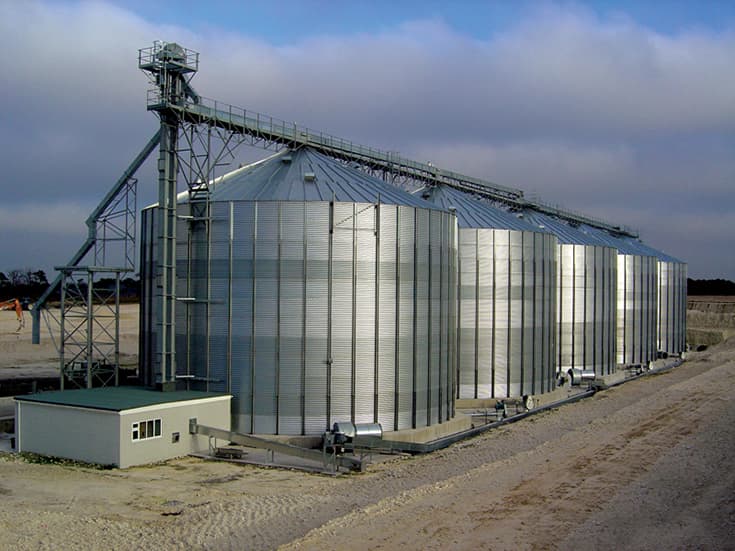

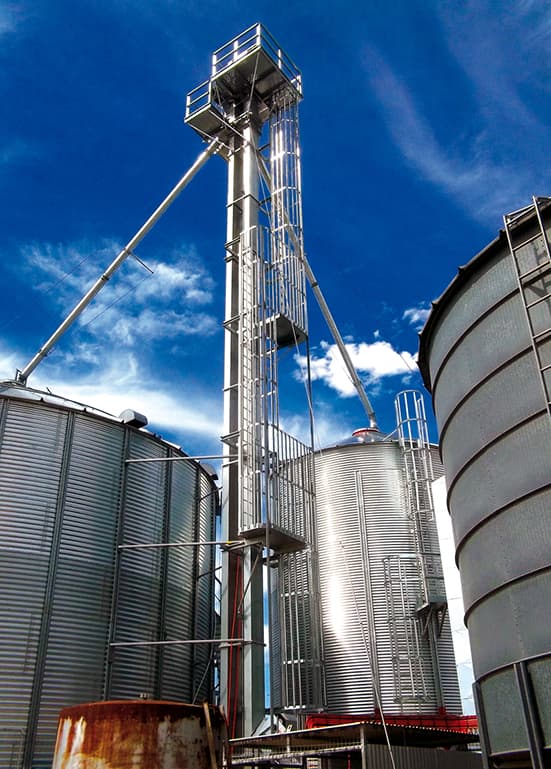

Дізнайтеся більше про зерносховища силосного типу, до складу яких входять ці стрічкові норії для забезпечення безперебійної та надійної вертикальної логістики підприємства.

Переваги промислової стрічкової ковшевої норії Perry у порівнянні зі стандартними рішеннями

Параметр порівняння	Стандартні рішення на ринку	Промислова стрічкова норія Perry
Максимальна продуктивність	Типові промислові норії мають обмеження 300-500 т/год через конструкцію головки, ковшів та стрічки.	Продуктивність до 1000 т/год по пшениці 750 кг/м³. Відповідність найвищим вимогам портових терміналів та великих перевалочних баз.
Конструкція приводного барабана	Часто застосовуються зварні або складені барабани, схильні до деформації під високими навантаженнями та прослизання стрічки.	Верхній приводний барабан – суцільнолистовий, що виключає деформацію. Нижній барабан – планчастий, запобігає налипанню матеріалу. Посилене зчеплення верхнього приводного барабана зі стрічкою забезпечує стабільний привід і відсутність пробуксовування навіть при роботі з вологим продуктом.
Дбайливість транспортування насіння	Ковші з гострими краями та фіксованою швидкістю, що призводить до травмування 1.5-3% насіння – критично для посівного матеріалу.	Можливість встановлення пластикових ковшів (поліетилен, нейлон Zytel) та дистанційних шайб. Регульована швидкість для гравітаційного або повільного відцентрового вивантаження. Зниження травмування насіння до 0.5%.
Антикорозійний захист для зовнішнього монтажу	Фарбований корпус (ресурс покриття 3-5 років) або гальванічне цинкування (5-7 років до появи корозії).	Гарячеоцинкована сталь промислового класу з покриттям до 600 г/м². Гарантована стійкість до корозії понад 20 років експлуатації під відкритим небом без відновлення покриття.
Вибухобезпека (ATEX)	Стандартне виконання не має захисту від вибуху. Модернізація потребує заміни всього електрообладнання та доопрацювання корпусу – висока вартість.	Повна відповідність директивам ATEX у базовій опції: вибухорозрядні панелі, заземлення корпусу, антистатичні стрічки та герметичні підшипникові вузли. Готове рішення для зернових терміналів з високою концентрацією пилу.
Сервісне обслуговування та очищення	Для доступу до стрічки та ковшів потрібне часткове розбирання шахти (2-3 години). Очищення башмака – через малі люки з обмеженим доступом.	Велика знімна інспекційна панель для швидкого монтажу та демонтажу стрічки з ковшами. Місткі люки доступу на головці та башмаку. Для насіннєвих режимів – башмак на підставці з висувним сміттєвим лотком. Час повного очищення – до 30 хвилин.
