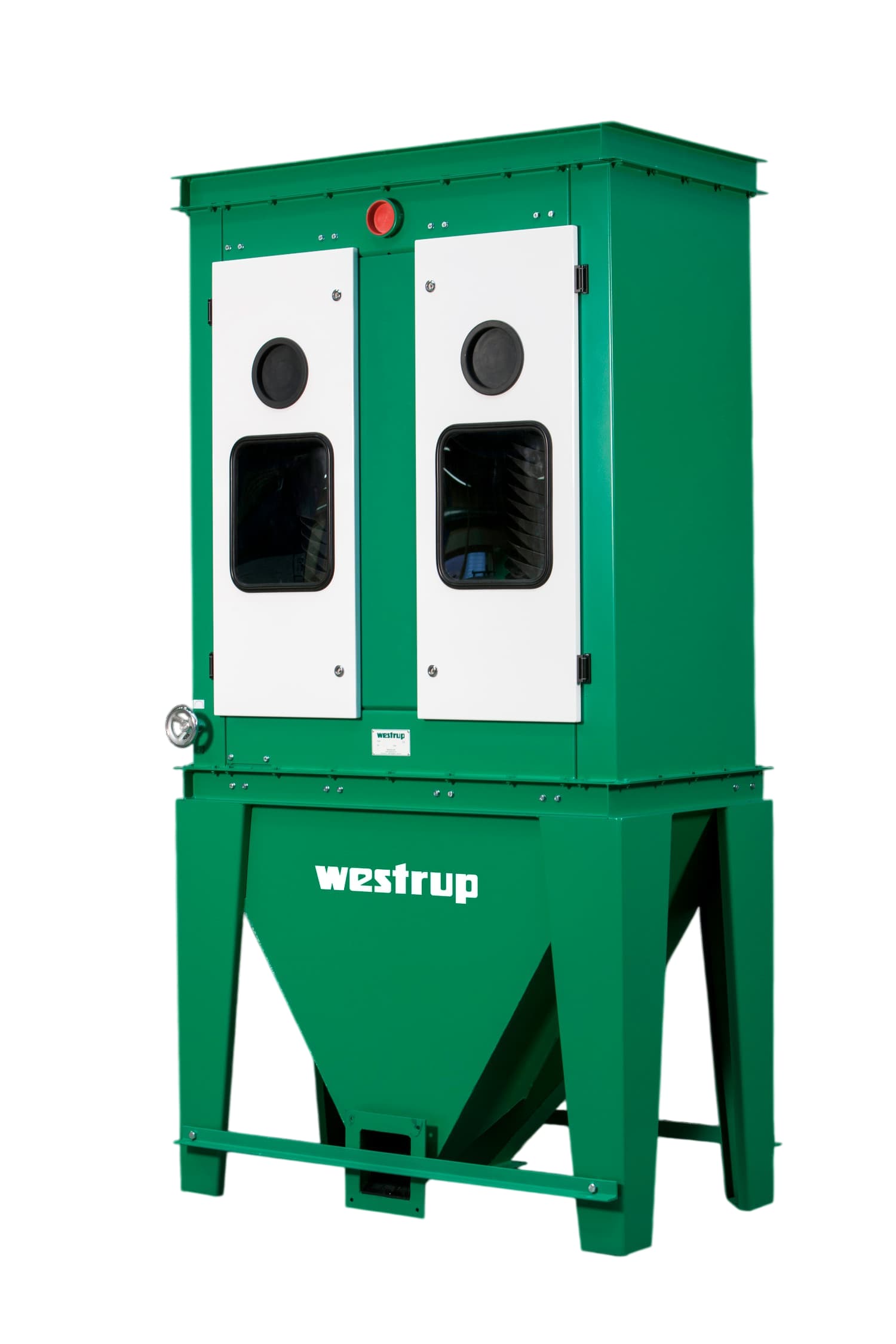

Спіральні сепаратори серії HT призначені для прецизійного відокремлення круглих насінин від плоских або деформованих за допомогою сили тяжіння. Ця машина є ключовим технологічним елементом на етапах підготовки посівного матеріалу, де базові решітні системи не здатні забезпечити необхідну точність калібрування. Модельний ряд включає модифікації HT-2, HT-4, HT-6 та HT-8. Продуктивність лінійки варіюється від 0,5 т/год для ріпаку (на найменшій моделі) до 6,4 т/год для соєвих бобів (на найбільшій моделі).
Надійність обладнання гарантується міцною сталевою конструкцією, яка витримує тривалі експлуатаційні навантаження. Особлива увага приділена цілісності матеріалу: сепаратор оснащений гумовим покриттям дна та захисною завісою для максимально дбайливого поводження з продуктом, що запобігає появі мікротріщин на насінні.

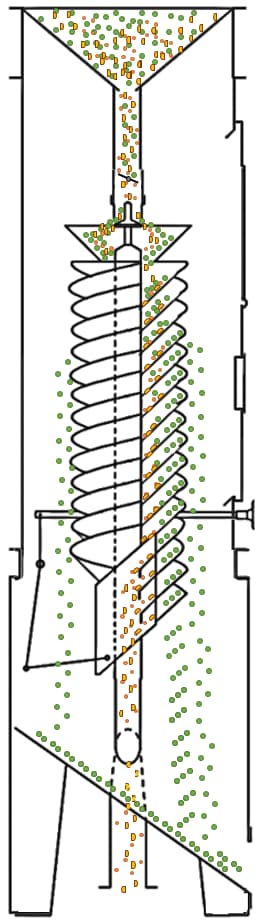

Принцип роботи спірального сепаратора
Подача вихідного матеріалу здійснюється через індивідуальний вхід для кожної спіралі. Оператор має можливість точно дозувати потік продукту на кожній спіралі за допомогою ручно регульованого конуса-дефлектора та ручно регульованих клапанів відкриття-закриття. На моделях HT-2 передбачено один такий клапан, тоді як на версіях HT-4, HT-6 та HT-8 їх встановлено по два.
Основна сепарація відбувається у вертикальній сепараторній шафі, обладнаній декількома спіралями. Кожна спіраль складається з 8 робочих витків та має 4 доступні варіанти кута нахилу: 37°, 43°, 46° та 49°. Процес сортування не потребує електроприводу для безпосереднього поділу насіння — він відбувається виключно під дією гравітації та відцентрової сили. Рухаючись вниз по витках, круглі насінини розганяються швидше і відкочуються до зовнішнього краю профілю. Плоскі або пошкоджені частки мають вищий коефіцієнт тертя, тому вони рухаються повільніше та залишаються ближче до центральної осі.
Точність налаштування фракцій забезпечується спеціальною ручкою для регулювання співвідношення між круглим та плоским продуктом. Відсортовані матеріали спрямовуються у відповідні канали: передбачено загальний вихід для основної продукції та окремий загальний вихід для видаленого продукту. Для візуального контролю процесу конструкція має оглядове вікно та дверцята доступу до кожної спіралі, а підтримка санітарних норм забезпечується підключенням для зовнішньої системи відсмоктування пилу.
Ключові характеристики
Технічні параметри моделей залежать від кількості робочих контурів та типу культури:
| Параметр | HT-2 | HT-4 | HT-6 | HT-8 |
|---|---|---|---|---|
| Кількість спіралей, шт. | 2 | 4 | 6 | 8 |
| Продуктивність, т/год (соєві боби) | 1,6 | 3,2 | 4,8 | 6,4 |
| Продуктивність, т/год (ріпак) | 0,5 | 1,0 | 1,5 | 2,0 |
* Продуктивність є орієнтовною (рекомендованою). Дані наведено згідно з.
Конструктивні та експлуатаційні переваги:
- Продуктивність: до 6,4 т/год залежно від обраної культури.
- Матеріали: зносостійка сталева конструкція.
- Конфігурація спіралі: 8 витків на кожен контур.
- Кути нахилу: 4 інтегровані варіанти (37°, 43°, 46°, 49°).
- Налаштування: одне загальне ручне регулювання на кожен ряд вихідних отворів для основної продукції.
- Обслуговування: легка заміна спіралі.
- Експлуатація: просте очищення при переході від одного продукту або варіанту до іншого.
- Економічність: низькі витрати на технічне обслуговування.
Додаткові опції та комплектація
Для гнучкої інтеграції у виробничу інфраструктуру, машина може комплектуватися наступними вузлами:
- Пневматичні клапани відкриття-закриття замість механічних.
- Блок гальмування продукту з нейлоновими клапанами або магнітами.
- Система фіксаторів для утримання клапанів у робочому положенні під час технічного обслуговування (опція для моделей HT-4, HT-6, HT-8).
- Подовжувальний бункер висотою H=600 мм (для моделей HT-4, HT-6, HT-8).
- Подавальний шнек для подовжувального бункера або комплектація без нього (для моделей НТ-4, HT-6, HT-8).
