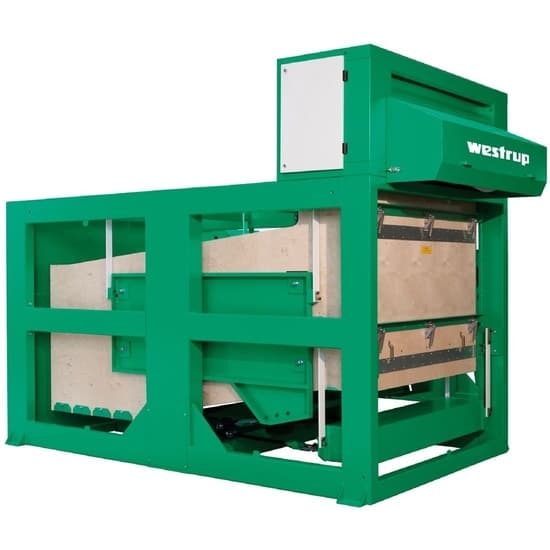

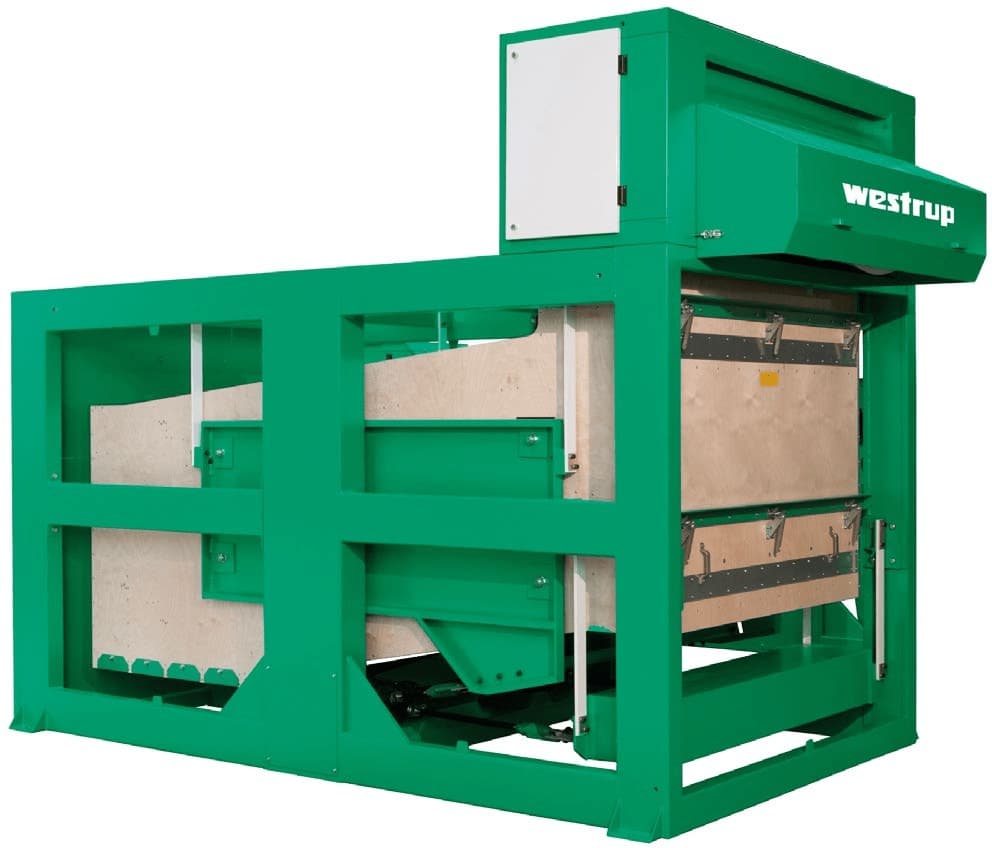

Промислові модульні сортувальники Perry (виробництва Westrup) — це високоефективне обладнання для прецизійного розділення зернових культур, насіння та інших сипучих матеріалів. Це дуже компактна машина, яка забезпечує точне сортування за розміром на 4 фракції широкого асортименту продукції за один робочий цикл. Дане інженерне рішення розроблене спеціально для підприємств, які висувають найжорсткіші вимоги до якості та чистоти фінального продукту.
Модельний ряд представлений серіями GD та GP, кожна з яких конструктивно адаптована під відповідні експлуатаційні завдання. Установки мають міцну сталеву конструкцію з решітним станом, виготовленим з ламінованої деревини, що гарантує загальну надійність та довговічність системи в умовах безперервного навантаження. Продуктивність цих машин становить від 3,5 до 18 т/год по кукурудзі та від 1,1 до 6 т/год по соняшнику, що дозволяє легко масштабувати процеси очищення. Якщо ви плануєте купити модульний сортувальник, варто звернути увагу на його високу точність та адаптивність до різних типів сировини.

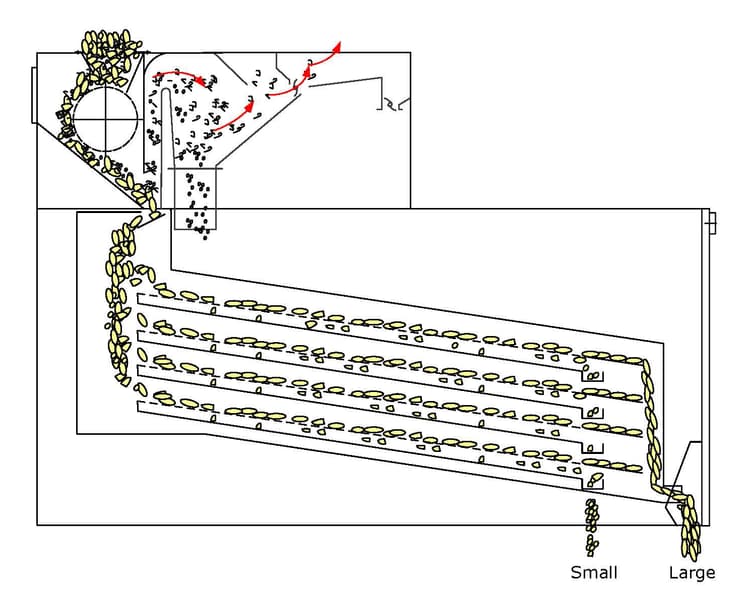

Принцип роботи модульного сортувальника
Процес обробки матеріалу розпочинається у секції подачі, яка оснащена подавальним валом та спеціальною заслінкою з пружиною. Цей механізм забезпечує рівномірний розподіл продукту по всій робочій ширині машини, що мінімізує ризик перевантаження окремих зон та сприяє стабільності потоку. Далі сировина проходить через канал попереднього відсмоктування з фіксованою глибиною, де аеродинамічним шляхом видаляються легкі домішки.
Після первинного очищення продукт потрапляє на решітні стани. Секція просіювання має фіксований 6° нахил сит. На першому етапі матеріал розділяється на дві фракції: велику та дрібну. Для оптимізації потоків передбачені дві паралельні транспортні пластини від першого сита до нижніх сит: одна спрямовує крупнофракційний продукт, а друга — дрібнофракційний.
У нижній частині машини відбувається фінальне калібрування. Два нижніх решітних стани відповідають за сортування: перший призначений для розподілу на дві фракції великого розміру, а другий — для сортування на дві фракції малого розміру. Модель GP оснащена нижнім ситовим контейнером з 6-ма ситовими шарами: верхні 3 шари сортують великі фракції, а нижні 3 — дрібні. Для виведення готових фракцій передбачено чотири виходи в нижній частині машини. Крім того, машини серії GP комплектуються високоефективною системою пиловідсмоктування для кожного виходу з індивідуально регульованим клапаном підтиску повітря, що забезпечує рівномірне відсмоктування кожної фракції.
Ключові характеристики
- Продуктивність по кукурудзі становить від 3,5 до 6 т/год для серії GD та від 10 до 18 т/год для серії GP.
- Продуктивність по соняшнику становить від 1,1 до 2 т/год для серії GD та від 3,5 до 6 т/год для серії GP.
- Загальна площа сит варіюється від 7,2 м² до 12,6 м² (для GD) та від 21,6 м² до 37,8 м² (для GP).
- Усі сита оснащені системою швидкої заміни, що суттєво мінімізує час простою обладнання.
- Решетний стан підвішений на сучасних склопластикових пружинах, що забезпечує плавну та безпечну роботу машини.
- Центрально розташований ексцентриковий вал гарантує стабільну генерацію коливань.
- Машина комплектується надійними двигунами з датчиком РТС, що підготовлені для роботи з частотним перетворювачем.
- Машина має сталеву конструкцію з решетним станом з ламінованої деревини.
- Просте очищення при переході від одного продукту до іншого запобігає змішуванню партій.
- Виконується у правосторонньому або лівосторонньому варіанті відповідно до індивідуальних особливостей компонування заводу.
- Обладнання відрізняється низькими витратами на технічне обслуговування.
Технічні характеристики серії GD
| Секція сит Е81 | GD-1000 | GD-1250 | GD-1500 | GD-1750 |
|---|---|---|---|---|
| Розмір сита A=800 мм x LLI | 1000 | 1250 | 1500 | 1750 |
| Площа сит, м² | 7,2 | 9 | 10,8 | 12,6 |
| Кількість сегментів сит | 9 | 9 | 9 | 9 |
| Продуктивність по кукурудзі, т/год | 3,5 | 4,2 | 5 | 6 |
| Продуктивність по соняшнику, т/год | 1.1 | 1,4 | 1,7 | 2 |
Технічні характеристики серії GP
| Секція сит Е91 | GP-1000 | GP-1250 | GP-1500 | GP-1750 |
|---|---|---|---|---|
| Розмір сит: довжина 800 мм х ширина | 1000 | 1250 | 1500 | 1750 |
| Площа сит, м² | 21,6 | 27 | 32,4 | 37,8 |
| Кількість сегментів сит | 27 | 27 | 27 | 27 |
| Продуктивність по кукурудзі, т/год | 10 | 12 | 15 | 18 |
| Продуктивність по соняшнику, т/год | 3,5 | 4,3 | 5,1 | 6 |
* Продуктивність: приблизні (орієнтовні) дані, розраховані на основі дрібно очищеного продукту з розподілом за розмірами приблизно 25%. Якщо розподіл продукту за розмірами відрізняється, продуктивність зміниться.
Додаткові опції та комплектація
- Встановлення вібраційного живильника для більш точного безперервного дозування матеріалу.
- Регульований привід з перетворювачем частоти для гнучкого налаштування режимів та оптимізації енерговитрат.
- Секція решітного стану може бути закрита дверцятами для підвищення рівня експлуатаційної безпеки.
- Зміна нахилу решітного стану на 4° або 8° залежно від характеристик оброблюваного матеріалу.
- Система блокування сит для забезпечення їх максимально стабільної фіксації під час вібрації.
- Інтеграція сит з обертовими (перекидними) пластинами.
- Система адаптивного регулювання аспірації (AAC) для автоматизації контролю повітряних потоків та підвищення якості очищення.
Дізнайтеся більше про насіннєві заводи, до складу яких входить ця машина, або про комплексну лінію під ключ, звернувшись до інженерного відділу Perry.
