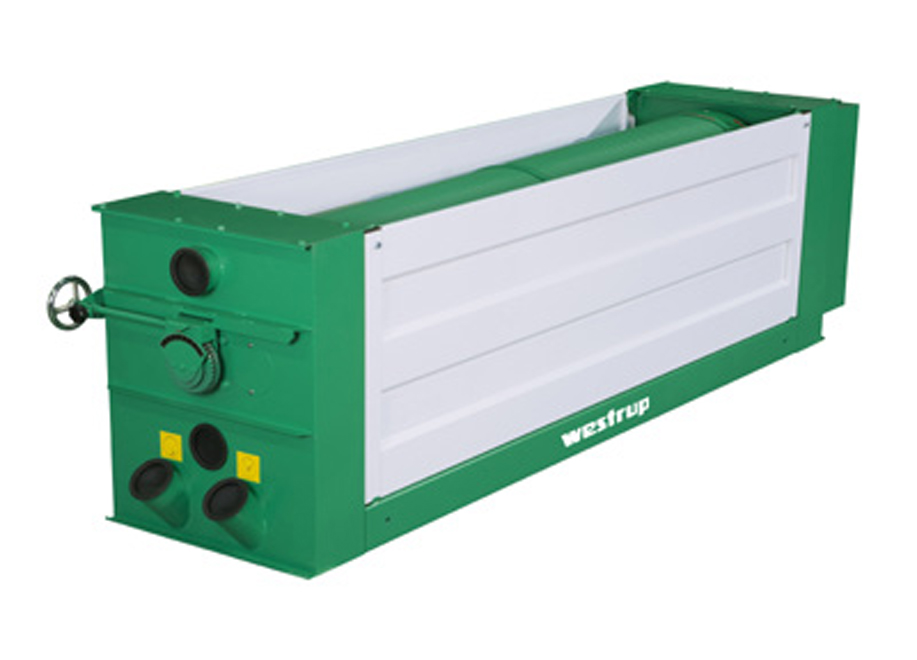

Трієрні блоки (циліндри-сепаратори) відіграють критичну роль у технологічних процесах сортування та прецизійного калібрування сільськогосподарських культур і насіння за довжиною. Ця машина розроблена для гарантованого відокремлення коротких домішок (наприклад, битого зерна або насіння бур'янів) та довгих часток (вівсюга, соломи) від основного цільового продукту. Завдяки міцній сталевій конструкції та передовим інженерним рішенням, обладнання здатне працювати в умовах інтенсивних промислових навантажень.
Модульна конструкція дає можливість інженерам та технологам об'єднувати кілька одиниць обладнання в єдину систему (у конфігурації 1 на 1, 1 на 2 або 2 над 2 у відкритому виконанні) для задоволення індивідуальних вимог до якості сортування та пропускної здатності. Робоча продуктивність варіюється від 1 т/год для компактних моделей серії H-500 до 25 т/год для потужних промислових агрегатів серії TR. Наявні агрегати можна будь-коли модифікувати відповідно до нових виробничих потреб.
Принцип роботи трієрного блока

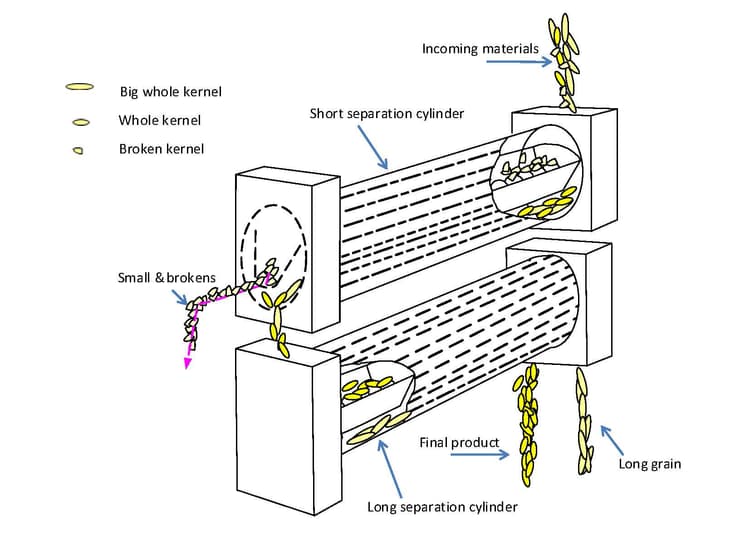

Принцип роботи трієрного блока базується на використанні внутрішньої обертової змінної оболонки (мантії), що має спеціально відкалібровані комірки. Сипучий матеріал подається у внутрішній простір циліндра через регульований вхідний жолоб. Унікальною інженерною перевагою є асиметрична форма комірки, яка виконана у вигляді половини краплі дощу. Така запатентована геометрія гарантує максимально точне розділення продуктів, захоплюючи лише ті частки, довжина яких відповідає параметрам сортування.
Під час роботи циліндр обертається зі швидкістю від 29 до 39 об/хв. Короткі фракції надійно утримуються в комірках, піднімаються вгору і, під дією сили тяжіння, випадають у внутрішній збірний жолоб. Положення цього жолоба регулюється вручну ззовні за допомогою зручної шкали, що значно полегшує точне налаштування кута відсікання для різних типів матеріалів. Вбудований транспортерний шнек або спеціальна мішалка виводить зібраний короткий продукт до відповідного виходу. Водночас довгі фракції, які не поміщаються в комірки, залишаються на дні мантії і поступово переміщуються до вихідного отвору для довгої фракції на вихідному кінці машини.
Ключові характеристики
Трієрні блоки Perry розроблені з урахуванням суворих вимог до зносостійкості та демонструють низькі витрати на технічне обслуговування. Доступні отвори для ручного відбору проб дозволяють контролювати якість прямо під час робочого циклу.
- Продуктивність (коротке розділення): від 1 т/год до 25 т/год (приблизні дані для ретельно очищеної пшениці).
- Продуктивність (тривале розділення): від 3,2 т/год до 20 т/год.
- Діаметр мантії: доступні варіанти 500 мм, 600 мм, 700 мм, 900 мм та 1200 мм.
- Довжина мантії: від 1000 мм до 4910 мм.
- Швидкість обертання мантії: 29 - 39 об/хв (для серії TR).
- Потужність двигуна: від 0,25 кВт до 5,5 кВт.
- Матеріал конструкції: високоміцна сталева конструкція для підвищеного ресурсу.
- Форма комірок: асиметрична (половина краплі дощу) для точного розділення.
- Кількість деталей кожуха: від 1 до 4 шт., що забезпечує повністю надійне з'єднання завдяки унікальній системі.
- Безпека та доступ: захисна кришка та кришка доступу з лівого та правого боків (для серії TR).
- Аспірація: агрегати повністю готові до підключення зовнішньої аспіраційної (витяжної) системи.
Технічні специфікації серії H-500
| Параметр | H-500x1000 | H-500x1500 | H-500x1900 | H-500x2500 |
|---|---|---|---|---|
| Діаметр мантії х довжина, мм | 500x1000 | 500x1500 | 500x1900 | 500x2500 |
| Кількість деталей кожуха, шт. | 1 | 2 | 2 | 2 |
| Продуктивність, т/год | 1 | 2 | 3 | 4 |
| Потужність двигуна, кВт | 0,25 | 0,37 | 0,37 | 0,55 |
Технічні специфікації серії TR (Частина 1)
| Параметр | TR-620 | TR-625 | TR-630 | TR-725 | TR-730 |
|---|---|---|---|---|---|
| Діаметр мантії х довжина, мм | 600x1910 | 600x2410 | 600x2910 | 700x2410 | 700x2910 |
| Деталі мантії, шт. | 2 | 2 | 2 | 3 | 3 |
| Швидкість обертання, об/хв | 39 | 39 | 39 | 37 | 37 |
| Продуктивність (коротке), т/год | 4 | 5 | 6 | 7 | 8 |
| Продуктивність (тривале), т/год | 3,2 | 4 | 4,8 | 5,5 | 6,5 |
| Потужність двигуна, кВт | 1,1 | 1,1 | 1,1 | 1,5 | 1,5 |
Технічні специфікації серії TR (Частина 2)
| Параметр | TR-930 | TR-940 | TR-1240 | TR-1250 |
|---|---|---|---|---|
| Діаметр мантії х довжина, мм | 900x2910 | 900x3910 | 1200x3910 | 1200x4910 |
| Кількість деталей кожуха, шт. | 3 | 3 | 4 | 4 |
| Швидкість обертання, об/хв | 33 | 33 | 29 | 29 |
| Продуктивність (коротке), т/год | 12 | 16 | 20 | 25 |
| Продуктивність (тривале), т/год | 9,6 | 13 | 16 | 20 |
| Потужність двигуна, кВт | 2,2 | 3 | 5,5 | 5,5 |
Додаткові опції та комплектація
Для максимально точної адаптації під вимоги конкретного підприємства, трієрні блоки Perry можуть бути дооснащені широким спектром професійних опцій:
- Мантія, спеціально загартована або з тефлоновим покриттям зсередини для екстремальної зносостійкості та роботи зі складними культурами.
- Частотний перетворювач (інвертор) для плавного електронного регулювання обертів мантії.
- Моторизоване регулювання жолоба для інтеграції машини в загальну автоматизовану систему управління.
- Вбудована система трубопроводів для очищення обладнання стисненим повітрям без зупинки процесу.
- Система гальмування на виході (оптимально для довгого роз'єднання) або розподільна пластина після входу (для короткого інтервалу).
- Вібраційний лоток (встановлюється замість жолоба зі шнеком, доступний виключно для моделі H-500x1000).
- Оглядовий люк у кожусі на вхідному або вихідному кінці для візуального інспектування.
- Нижня сітчаста пластина для підвищення експлуатаційної безпеки персоналу.
- Верхня кришка та зручні ручки для підйому, що полегшують заміну кожуха (доступні для всіх моделей, крім TR-1240 та TR-1250).
Дізнайтеся більше про Обладнання для поглибленого очищення зерна або про Насіннєві заводи, до складу яких входить ця машина, або про комплексну лінію під ключ.
