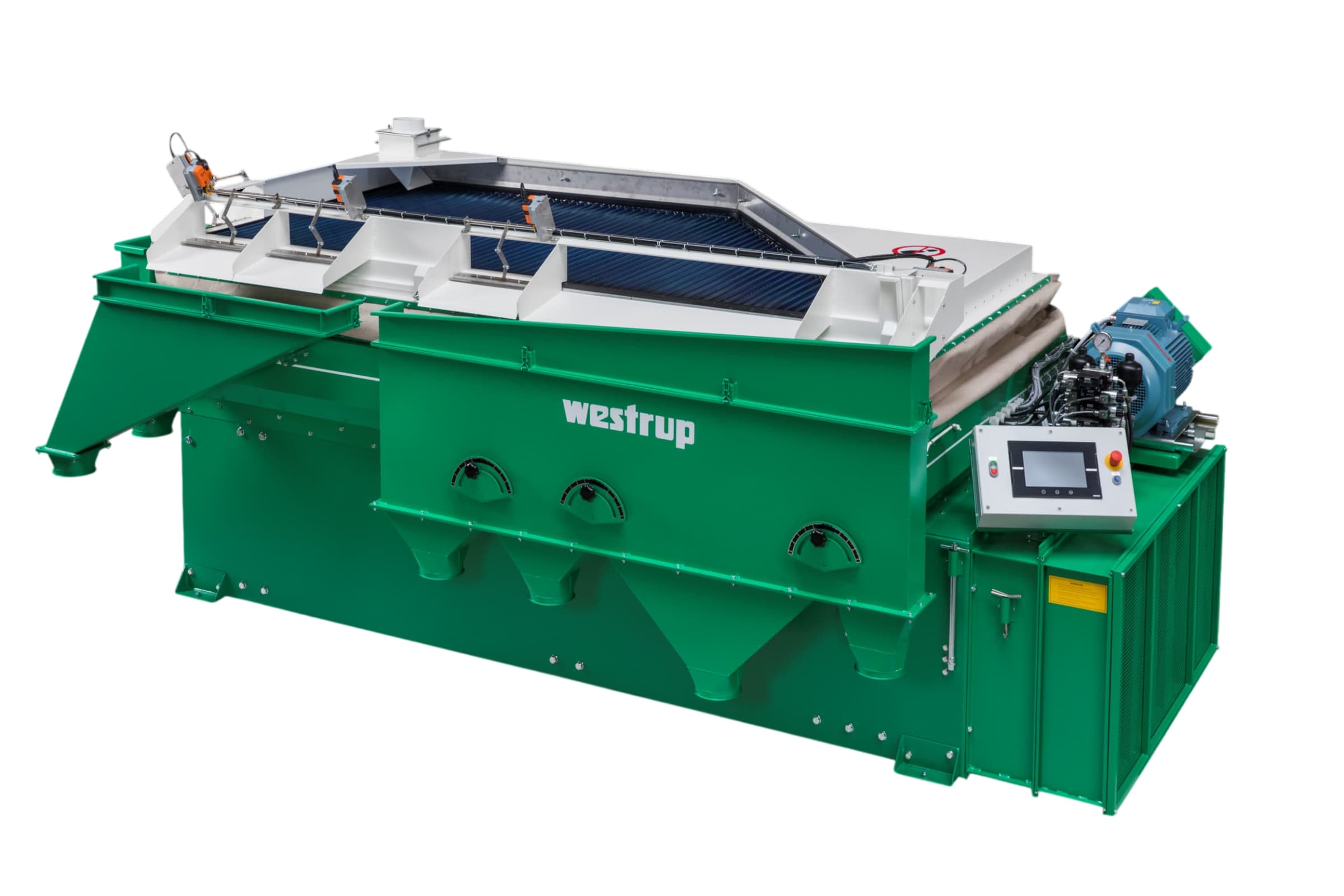

Гравітаційні сепаратори Westrup серії KA, що постачаються компанією Perry, призначені для поглибленого тонкого сортування та надійного відділення домішок у продуктах, які мають однаковий розмір частинок, але суттєво відрізняються за своєю щільністю. Ця інженерна розробка часто є єдиним дієвим методом для досягнення еталонної чистоти матеріалу в тих технологічних вузлах, де традиційні машини (очищення за допомогою повітря, стандартних сит та рифлених циліндрів) виявляються недостатньо ефективними.
Обладнання відрізняється високою надійністю експлуатації та гарантує стабільну продуктивність від 1,5 до 18 т/год (на основі ретельно очищеної пшениці). Використання міцної сталі, стійкого алюмінію та вологостійкої ламінованої деревини забезпечує зносостійкість усіх робочих органів навіть в умовах інтенсивних промислових навантажень, що гарантує низькі витрати на технічне обслуговування.
Принцип роботи гравітаційного сепаратора
Процес прецизійного сортування починається з подачі сировини через вхідний отвір, який оснащений зручною заслінкою для точного ручного регулювання пропускної здатності та дозування продукту. Після цього матеріал рівномірно потрапляє на коливальну (вібраційну) сортувальну деку, що обладнана спеціальною пластиною розподілу повітря. Зручно розташовані елементи управління дозволяють оператору виконувати швидке налаштування для отримання оптимального результату.

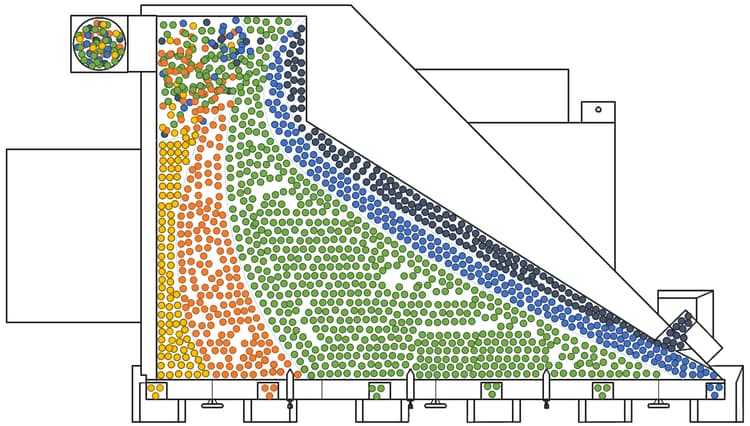

Високоефективна інтегрована пневматична система з вбудованим вентилятором подає рівномірний об'єм чистого повітря знизу по всій поверхні платформи. Під одночасним впливом контрольованого об'єму повітря та вібрації (змінного ходу деки) відбувається розшарування матеріалу: важкі частинки опускаються на дно і транспортуються вгору за напрямком нахилу платформи, тоді як легкі фракції спливають на поверхню та прямують у нижню частину деки. Вихідна секція з направляючими пластинами дозволяє гнучко налаштувати точки скидання, забезпечуючи чітке та ефективне відокремлення важких частинок від легких за один робочий цикл.
Ключові характеристики
- Продуктивність (по пшениці): від 1,5 до 6 т/год для компактних моделей та від 12 до 18 т/год для високопродуктивних промислових машин.
- Площа сортувальної деки: від 0,52 м² до 6,1 м² залежно від обраної модифікації.
- Привід та швидкість коливань: електродвигуни потужністю від 1,1 кВт до 3 кВт з точним управлінням через частотний перетворювач.
- Система вентиляції: потужний вбудований вентилятор (від 7,5 кВт до 30 кВт), оснащений частотним перетворювачем та повітрозабірником із фільтрувальною тканиною або глушниками.
- Матеріали конструкції: масивна сталева станина з платформою з водостійкої ламінованої деревини (для базових серій) або сталево-алюмінієва конструкція з алюмінієвою сортувальною декою (для потужних агрегатів).
- Регулювання нахилу деки: ручне налаштування у поздовжньому та поперечному напрямках для базових моделей, або повністю гідравлічне регулювання за допомогою електричного насоса (0,18 кВт).
- Обслуговування: продумана ергономіка передбачає легку та швидку заміну сортувальної деки збоку машини, а також просте очищення платформи при переході від одного продукту до іншого.
- Варіанти компонування: виконується у правосторонньому або лівосторонньому варіанті відповідно до індивідуального планування заводу клієнта.
Додаткові опції та комплектація
- Автоматизація процесів: система управління машиною на базі ПЛК із 7-дюймовим або 9-дюймовим сенсорним екраном.
- Пам'ять рецептів: інтелектуальна функція збереження параметрів налаштування обладнання для миттєвого завантаження всіх рецептів партій сировини.
- Віддалений контроль: можливість дистанційного керування технологічним процесом за допомогою мобільного телефону або планшета, а також наявність модема для віддаленого сервісного обслуговування.
- Аспіраційне обладнання: встановлення пилозахисного кожуха над усією сортувальною платформою (крім вентилятора) або над її третиною, а також підключення на вході для зовнішнього пиловідсмоктування.
- Спеціальні деки: заміна стандартного хвилястого покриття для зерна на спеціалізовані платформи для дуже дрібного або особливо важкого насіння.
- Механізми вивантаження: автоматизовані вихідні отвори з керуванням Belimo, перехідники (перехідні елементи) для випускних отворів та зручні затискачі для круглих мішків.
Таблиця 1. Технічні характеристики моделей ΚΑ-1200 / 1500 / 1900 / 2200 / 2600
| Параметр | ΚΑ-1200 | ΚΑ-1500 | ΚΑ-1900 | ΚΑ-2200 | ΚΑ-2600 |
|---|---|---|---|---|---|
| Площа деки, м² | 0,52 | 0,8 | 1,05 | 1,44 | 2,15 |
| Продуктивність, т/год | 1,5 | 2,1 | 3,6 | 4,3 | 6 |
| Двигун для швидкості деки, кВт | 1,1 | 1,1 | 1,5 | 1,5 | 1,5 |
| Двигун для вбудованого вентилятора, кВт | 7,5 | 7,5 | 11 | 11 | 11 |
Таблиця 2. Технічні характеристики високопродуктивних моделей ΚΑ-4400 / 5500
| Параметр | ΚΑ-4400 | ΚΑ-5500 |
|---|---|---|
| Площа деки, м² | 3,4 | 6,1 |
| Продуктивність, т/год | 12 | 18 |
| Двигун для швидкості конвеєра, кВт | 3 | 3 |
| Двигун для вбудованого вентилятора, кВт | 22 | 30 |
| Двигун для електричного насоса, кВт | 0,18 | 0,18 |
Дізнайтеся більше про Насіннєві заводи, до складу яких входить ця машина, або про комплексну лінію під ключ, яка дозволить автоматизувати всі етапи роботи з насіннєвим матеріалом та гарантує максимальну операційну ефективність вашого агропромислового бізнесу.
