Портальні пробовідбірники зерна COBRA та CAMELEON — технічні характеристики та купити

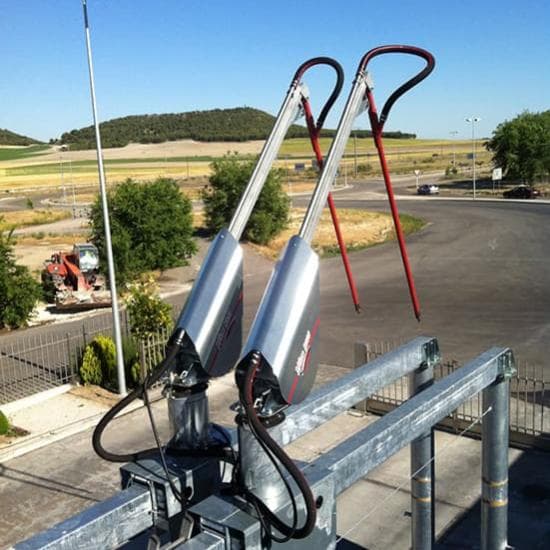

Автоматичні портальні пробовідбірники зерна виробництва британської компанії Perry призначені для оперативного, точного та репрезентативного відбору проб зернових, зернобобових, олійних культур, а також порошкоподібних матеріалів безпосередньо з автотранспорту чи залізничних вагонів. У лінійці обладнання Perry представлені дві високоефективні серії — COBRA та CAMELEON. Дані машини дозволяють повністю виключити людський фактор на етапі приймання сировини, забезпечуючи високу об'єктивність аналізу якості кожної партії, що поставляється на підприємство. Професійні інженерні рішення, закладені у конструкцію, гарантують стабільну роботу пристроїв при високій інтенсивності експлуатації.

Завдяки модульній архітектурі та міцній сталевій конструкції, портальні пробовідбірники зерна легко інтегруються в існуючі лінії приймання або проектуються у складі нових промислових об'єктів. Застосування частотно-регульованих приводів (VFD) значно збільшує крутний момент, оптимізує швидкість занурення зонда та мінімізує механічні навантаження на несучі елементи. Обладнання Perry розраховане на довгострокову безперебійну роботу в суворих кліматичних умовах та за умов високої завантаженості елеваторів і переробних заводів.

Принцип роботи портального пробовідбірника

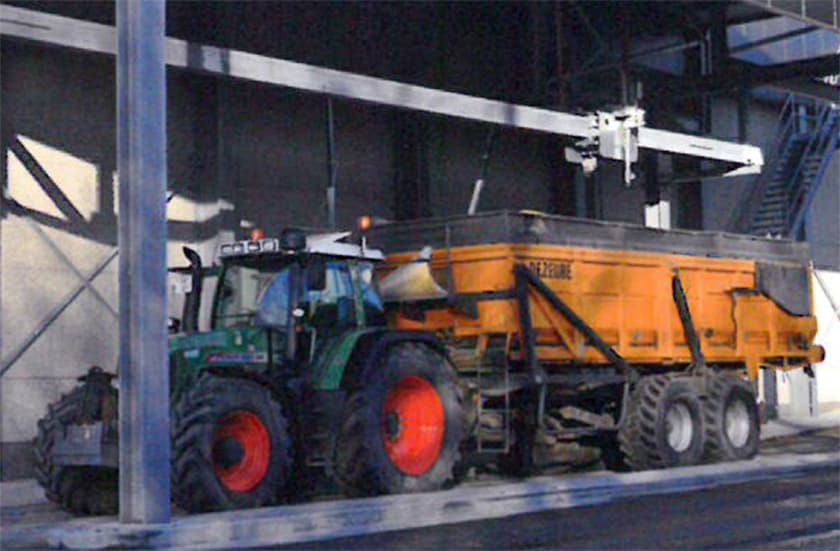

Технологічний процес починається з позиціонування транспортного засобу в зоні дії пробовідбірника. Оператор за допомогою компактного дротового пульта або стаціонарної панелі керування спрямовує каретку з робочим важелем уздовж міцної портальної рейки. Каретка переміщується плавно та прецизійно, забезпечуючи повне покриття всієї довжини кузова чи цистерни. Після вибору точки відбору активується вертикальний хід зонда, який занурюється у зернову насип під впливом приводного мотор-редуктора.

У процесі занурення вбудована система автоматичного виявлення дна фіксує закінчення руху, запобігаючи пошкодженню кузова автомобіля та безпосередньо робочого органу. Відбір проб здійснюється за допомогою вакуумного методу через однотрубний зонд (пряме всмоктування) або двотрубний зонд, який дозволяє відбирати матеріал рівномірно з усієї глибини насипу. Наявність регулювання співвідношення зерна до повітря виключає травмування та подрібнення зернівок під час транспортування повітряним потоком. Потужна вакуумна турбіна номіналом 3 кВт переміщує відібраний зразок по шлангах на відстань до 60 метрів у лабораторну станцію прийому типу Cycloburo, де зерно відокремлюється від повітря та збирається в 10-літровий тримач для подальшого аналізу.

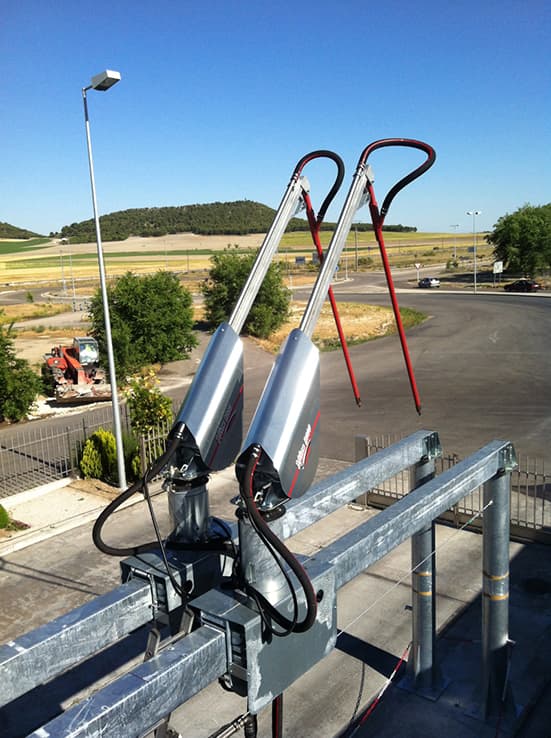

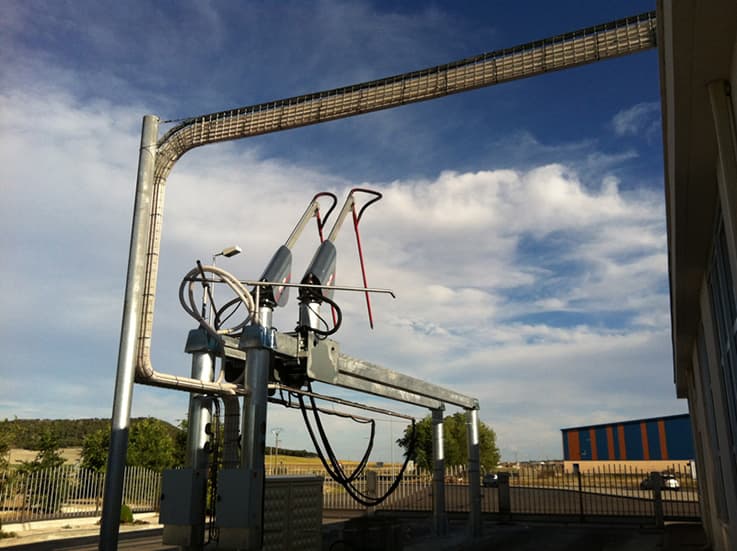

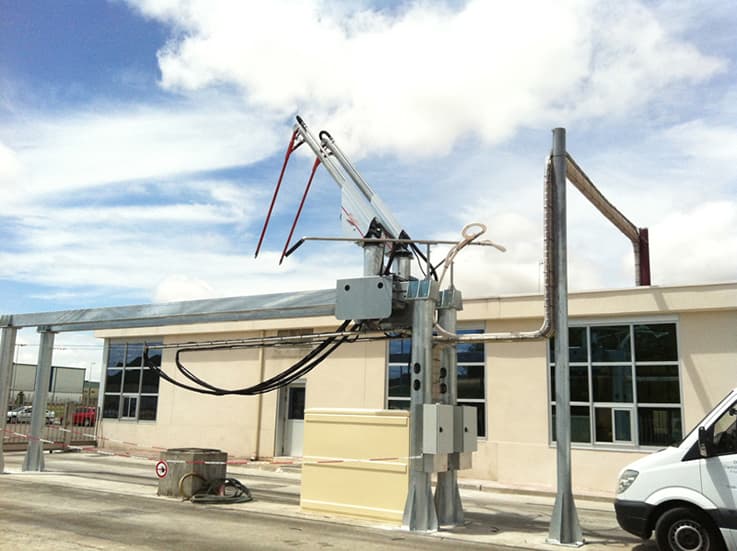

Особливості серії COBRA та модифікації PREMIUM

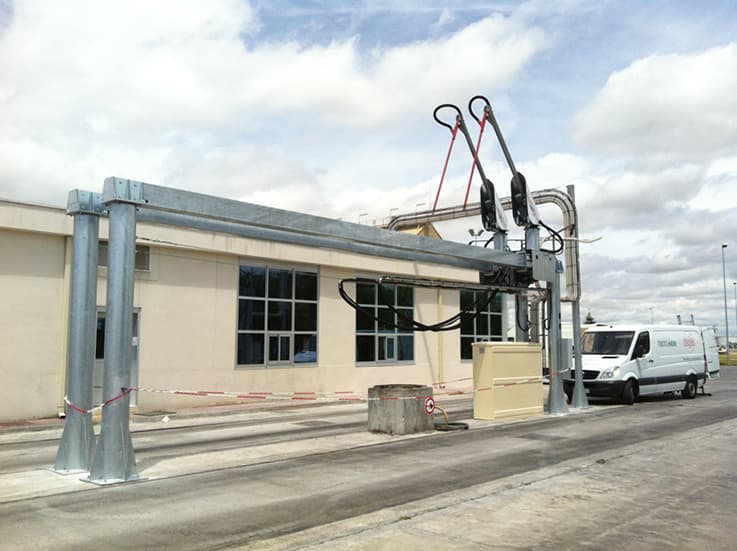

Серія COBRA розроблена для забезпечення максимальної плавності, безпеки та швидкості процесу. Конструкція передбачає рух каретки вздовж рейки, що дозволяє виконувати забір матеріалу з довгомірних транспортних засобів та автопоїздів без необхідності їх переміщення. Довжина ефективної відстані ходу може перевищувати 30 метрів. Важливою перевагою є опція рециркуляції надлишків зерна: після заповнення лабораторної ємності система автоматично повертає зайвий матеріал назад у причіп, заощаджуючи час персоналу.

Модифікація COBRA PREMIUM оснащується піднятою посиленою опорною конструкцією, під якою вільно проїжджають великогабаритні вантажівки. У преміальній лінійці реалізовано альтернативний аварійний режим: у разі виходу з ладу частотного інвертора (VFD) приводи підйому, опускання та повороту продовжують функціонувати в обхід автоматики. Це дозволяє уникнути критичних простоїв лінії приймання під час збиральної кампанії, оскільки ремонт чи заміна інвертора можуть бути виконані без зупинки експлуатації машини.

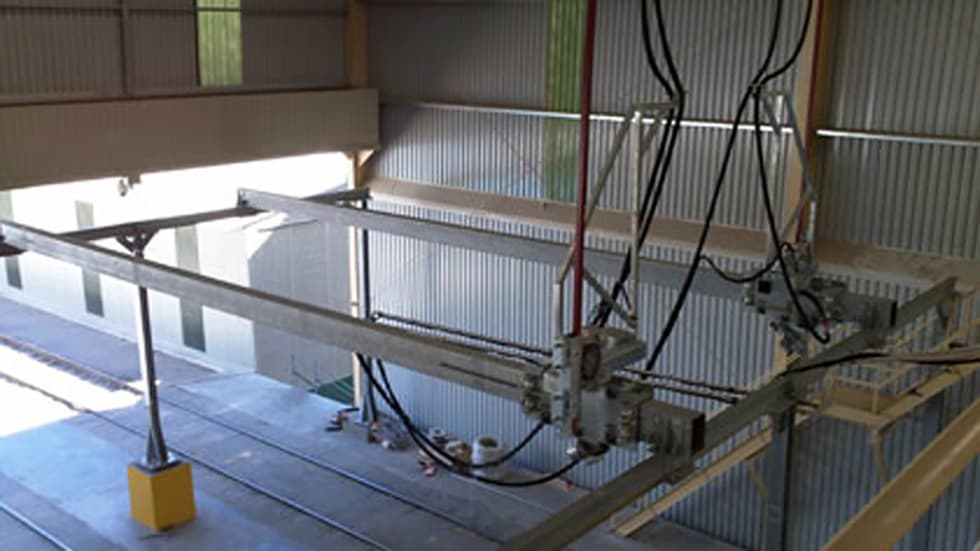

Особливості серії CAMELEON для складних умов

Модель CAMELEON розроблена для задоволення специфічних вимог при відборі проб із залізничних вагонів-хоперів, автоцистерн та інших закритих ємностей, проте однаково ефективно працює і з відкритими кузовами. Головна особливість цієї машини — строго вертикальний прямий хід зонда. Таке конструктивне рішення забезпечує значно більшу силу проникнення та дозволяє занурювати робочий орган на глибину до 4 метрів.

Завдяки високій потужності та жорсткості напрямних, CAMELEON легко долає опір продуктів з високою насипною щільністю, а також безперешкодно працює з порошкоподібними та дрібнодисперсними матеріалами. Пристрій може монтуватися як на самостійну портальну конструкцію, так і кріпитися на існуючі настінні кронштейни будівель. Моделі CAMELEON у виконанні PREMIUM також укомплектовані дублюючим аварійним режимом для захисту від відмови інверторів.

Ключові характеристики

• Поворотний приводний мотор-редуктор ходу вгору/вниз із керуванням через частотно-регульований привід (VFD).
• Вакуумна турбіна потужністю 3 кВт (напруга живлення 380 В) для транспортування проб на відстань до 60 м.

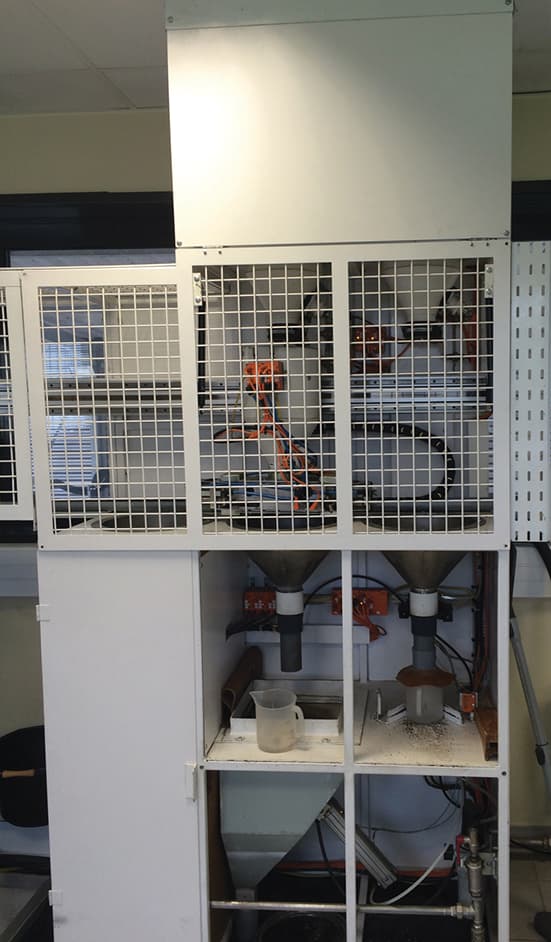

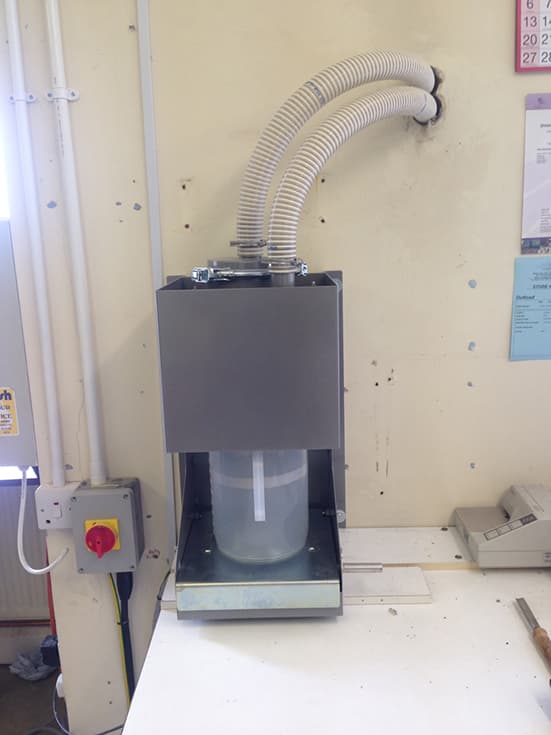

• Циклонна станція прийому проб Cycloburo з інтегрованою фільтруючою втулкою та системою імпульсного очищення повітря.
• Місткість приймального тримача для зразків: 10 літрів.
• Захищений електротехнічний кожух, змонтований безпосередньо на штанзі пробовідбірника.
• Внутрішнє розміщення трубок та вакуумних шлангів в одну лінію з важелем для захисту від зачепів за елементи кузова вантажівки.
• Конструктивне виконання важеля (довжина): 2545 мм для обох серій.
• Товщина напрямної рейки: 8 мм для комплектації Premium, 6 мм для комплектації Standard.
• Діаметр та товщина стінки револьверної головки Premium: 406 мм (товщина 6 мм).
• Діаметр та товщина стінки револьверної головки Standard: 324 мм (товщина 4 мм).
• Потужність електродвигуна підйому/опускання: 1.1 кВт (Premium) та 0.75 кВт (Standard).

Додаткові опції та комплектація

• Інтеграція в загальну систему автоматизованого керування та передачі даних лабораторного комплексу.
• Збільшена стаціонарна панель управління з візуалізацією процесів та сенсорним інтерфейсом.
• Подовжені траси повітряпроводів для віддаленого монтажу вакуумної турбіни всередині лабораторії.
• Спеціальні зносостійкі гнучкі шланги для роботи з абразивними продуктами та біомасою.
• Захисні металеві огорожі, технологічні платформи та сервісні сходи для безпечного обслуговування.
• Спеціальне виконання вузлів для експлуатації у складних температурних режимах.

Дізнайтеся більше про насіннєві заводи або про комплексні зерносушильні комплекси під ключ, до складу ліній приймання яких входять портальні пробовідбірники Perry для оптимізації обліку та контролю якості зерна.

Переваги портального пробовідбірника Perry (COBRA або CAMELEON) у порівнянні зі стандартними рішеннями

Параметр порівняння	Стандартні рішення на ринку	Портальний пробовідбірник Perry
Відповідність міжнародним стандартам	Часткова відповідність ISO 24333, часто без сертифікації	Повна відповідність ISO 24333:2010 — міжнародному стандарту відбору проб зернових
Довжина покриття транспортного засобу	Фіксована довжина, зазвичай до 12 м	Настроювана довжина рейки порталу: від 6 до 24 м та більше (до 30+ м для COBRA)
Система аварійного режиму	Відсутня — вихід з ладу VFD зупиняє весь пробовідбірник	«Limp home mode» у версії Premium: робота приводів підйому/опускання та повороту навіть при відмові частотного інвертора
Товщина напрямної рейки	Стандарт 4-5 мм, недостатня жорсткість для інтенсивної експлуатації	6 мм (Standard) / 8 мм (Premium) — посилена конструкція для важких промислових умов
Потужність двигуна підйому/опускання	0,55–0,75 кВт (обмежена сила проникнення)	0,75 кВт (Standard) / 1,1 кВт (Premium) для COBRA; 1,85 кВт для CAMELEON — занурення до 4 м у щільних продуктах
Рециркуляція надлишків зерна	Відсутня — надлишки втрачаються або потребують ручного повернення	Автоматичне повернення надлишкового матеріалу назад у транспортний засіб, економія часу персоналу
