Система повернення легкого зерна та м’якіни LGCRS (Light Grain and Chaff Recovery System) від Perry — це вузькоспеціалізоване пневматичне обладнання, розроблене для автоматичного видалення легких фракцій з відвідної камери зерносушарки. Під час інтенсивних жнив та сушіння дрібнонасіннєвих культур, таких як ріпак чи льон, накопичення м’якіни та легких зерен у відвідній камері створює значну експлуатаційну проблему. Це не лише знижує аеродинамічну ефективність сушарки, але й вимагає регулярних зупинок для ручного очищення, що суттєво збільшує трудовитрати персоналу. Система LGCRS повністю усуває цю необхідність, забезпечуючи автоматизоване скидання легких фракцій назад у загальний потік висушеного продукту.
Обладнання проєктується для сушарок з шириною шахти від 2 м до 8 м і гарантує безперебійну роботу елеваторного вузла без втручання оператора. Завдяки використанню високоміцної оцинкованої сталі та надійної пневматики, система відрізняється довговічністю та високою зносостійкістю навіть в умовах цілодобового навантаження.
Принцип роботи системи LGCRS

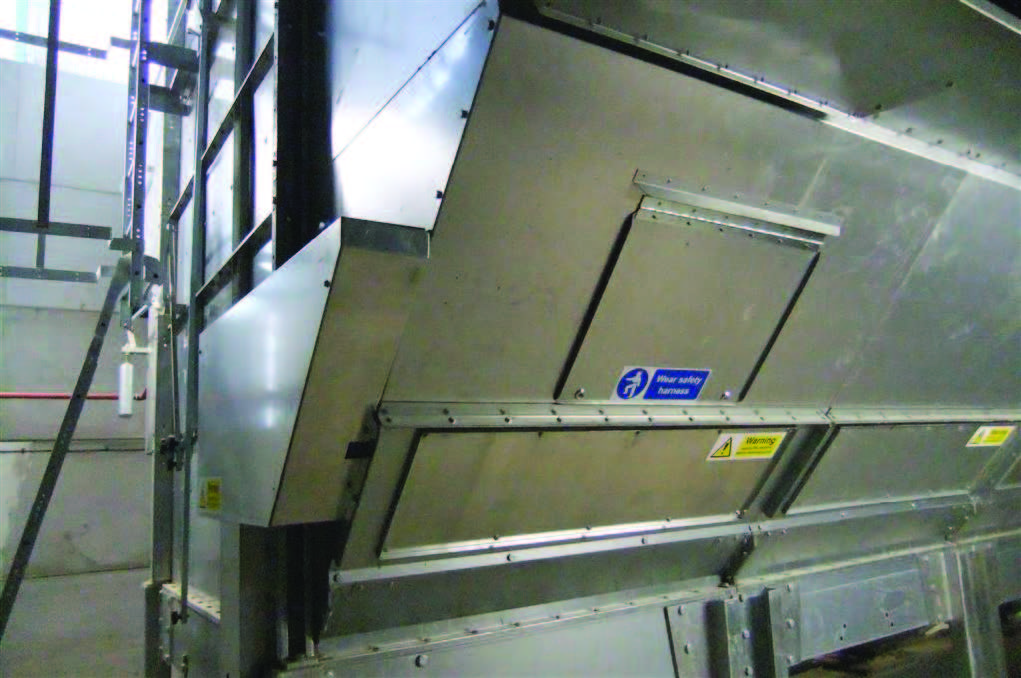

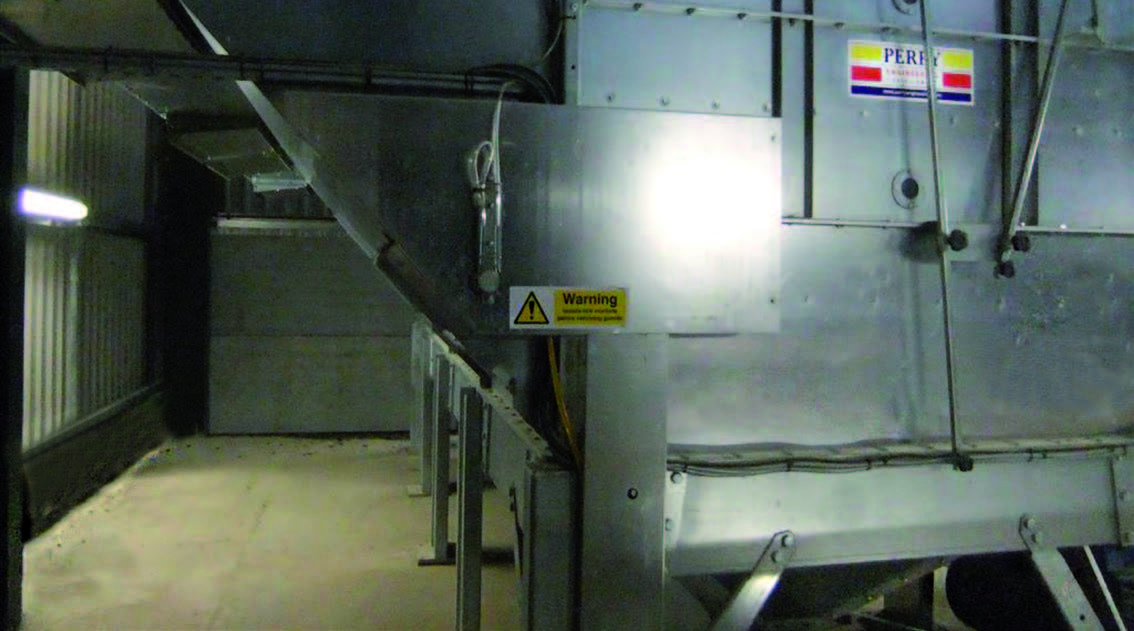

Система LGCRS інсталюється безпосередньо в основі відвідної камери зерносушарки, фактично замінюючи її стандартне глухе дно. Конструкція складається зі спеціалізованого сталевого жолоба, який формує герметичний канал між відвідною камерою та нижньою секцією вивантаження. Коли зерно проходить через шахту сушарки, повітряний потік видуває найлегші частинки, лушпиння, пил та дрібне насіння у відвідну камеру, де вони поступово осідають під дією гравітації.

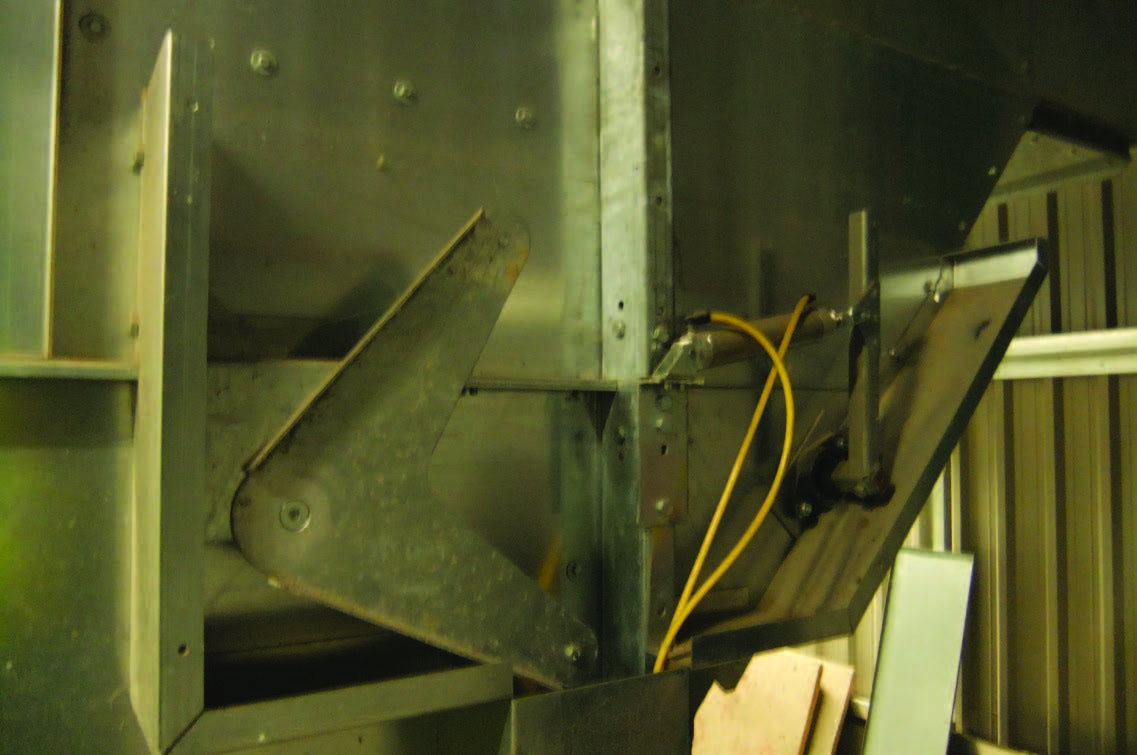

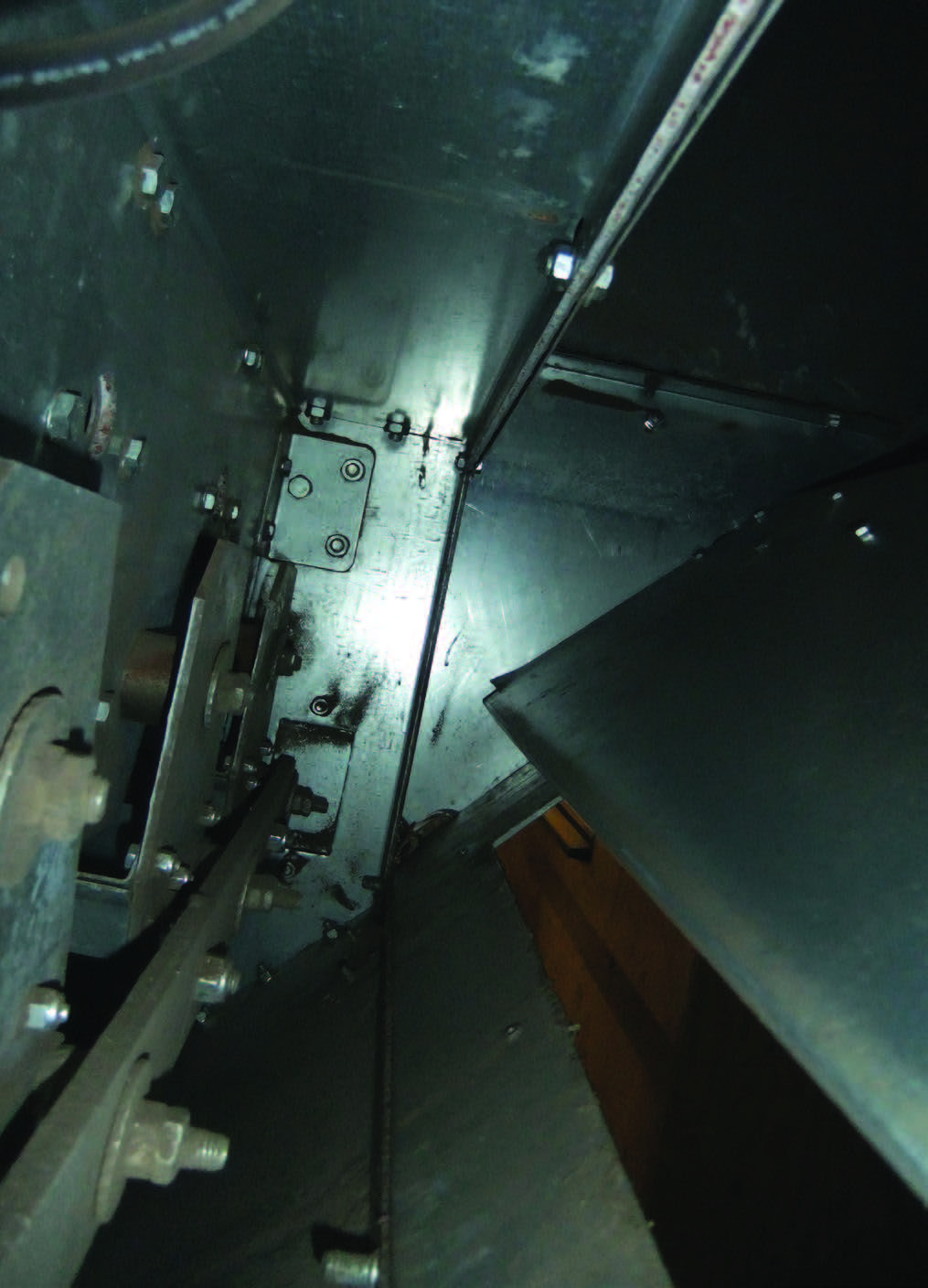

Замість того, щоб зупиняти процес для ручного вичищення залишків, система автоматично відкриває поворотну заслінку і скидає накопичений матеріал безпосередньо у вивантажувальні бункери. Робочий механізм приводиться в дію пневматичним приводом, який живиться від стандартного компресора зерносушарки. Залежно від габаритів камери, конструкція оснащується 1 або 2 пневматичними циліндрами. Їхня робота жорстко синхронізована електромагнітним клапаном, який отримує керуючі сигнали від центрального ПЛК.
Окрім транспортування відходів, пневматична заслінка в закритому стані виконує критично важливу функцію аеродинамічного ущільнення. Вона оптимізує вектор руху відпрацьованого повітря всередині зерносушарки, запобігаючи неконтрольованим втратам статичного тиску та суттєво підвищуючи загальну Енергоефективність процесу сушіння.
Ключові характеристики
- Тип робочого приводу: пневматичний (потребує підключення до магістралі компресора).
- Кількість пневмоциліндрів: 1 або 2 шт. (розраховується відповідно до габаритів камери).
- Сумісна ширина зерносушарок: від 2 м до 8 м.
- Матеріал корпусу та жолоба: високоміцна оцинкована сталь промислового класу.
- Тип робочої заслінки: поворотна пневматична з герметичним ущільненням.
- Керуючий елемент: промисловий електромагнітний клапан.
- Алгоритм роботи: програмований через інтерфейс центрального ПЛК.
- Інтервал скидання: налаштовується (кожен цикл вивантаження або через кожні N циклів).
- Налаштування часу відкриття: гнучке регулювання через сенсорну панель управління.
- Візуалізація процесу: анімований індикатор потоку на головному екрані диспетчеризації.
- Ефективність застосування: максимальна для ріпаку, льону та інших дрібнонасіннєвих культур.
- Зниження ручної праці: 100% автоматизація процесу очищення камери.
Додаткові опції та комплектація
- Інтеграція в єдину ПЛК-панель управління (PLC) для централізованого контролю та збору логів.
- Датчики контролю тиску в пневматичній магістралі для миттєвого виявлення падіння тиску або розгерметизації.
- Посилене антикорозійне виконання пневматичних вузлів для стабільної роботи в агресивних умовах підвищеної вологості.
- Синхронізація з автоматичною системою контролю вологості для адаптивного коригування циклів відкриття заслінки.
- ATEX-виконання електричних компонентів клапана для безпечної та сертифікованої роботи у вибухонебезпечних зонах (Zone 21/22).
- Система звукового та візуального сповіщення (алармів) про можливу затримку або збій у спрацюванні пневмоциліндра.
Дізнайтеся більше про зерносушильні комплекси, до складу яких безшовно інтегрується ця пневматична система, або запитайте про комплексну лінію під ключ для забезпечення максимальної автономності та рентабельності вашого агропідприємства.
Переваги системи повернення легкого зерна та м’якіни (LGCRS) Perry у порівнянні зі стандартними рішеннями
| Параметр порівняння | Стандартні рішення на ринку | Система LGCRS Perry |
|---|---|---|
| Частота ручного очищення відвідної камери | Потреба в регулярних зупинках процесу для ручного вичищення камери кожні кілька годин роботи (залежно від культури) . | Повна автоматизація процесу очищення. Пневматична заслінка автоматично скидає накопичений матеріал, усуваючи необхідність ручного втручання . |
| Вплив на ефективність сушіння | Накопичення м'якіни та легких зерен у камері знижує аеродинамічну ефективність та створює неконтрольовані втрати статичного тиску. | Поворотна заслінка в закритому стані виконує функцію аеродинамічного ущільнення, оптимізуючи вектор руху повітря та підвищуючи Енергоефективність сушіння. |
| Зупинки технологічного процесу для очищення | Вимагають зупинки зерносушарки для ручного очищення, що призводить до простоїв та втрат продуктивності . | Забезпечує безперебійну роботу без зупинок та втручання оператора. Цикл скидання налаштовується програмно через ПЛК . |
| Трудовитрати на обслуговування | Високі трудовитрати на регулярне ручне чищення відвідної камери, особливо під час збирання дрібнонасіннєвих культур . | 100% автоматизація процесу очищення, що забезпечує значне зниження витрат ручної праці та звільнення персоналу . |
| Повернення цінного продукту | Легке зерно та насіння, що видаляються, часто втрачаються як відходи або вимагають додаткового окремого збору. | Автоматичне повернення легкого зерна та насіння назад у загальний потік висушеного продукту через вивантажувальні бункери . |
| Можливість модернізації | Більшість стандартних систем є невід'ємною частиною конструкції сушарки та не передбачають встановлення на існуюче обладнання. | Система LGCRS може бути встановлена як на нові сушарки Perry, так і встановлена як опція на існуючі сушарки Perry. |
