Захист елеваторного обладнання від теплового перевантаження та займання є критично важливим аспектом безпеки сучасних зерносховищ. Заводська запатентована технологія від британського виробника Perry забезпечує безперервний автоматичний контроль температурного режиму безпосередньо у внутрішніх технологічних зонах обладнання. Дана інженерна розробка захищена офіційною патентною заявкою GB1816756.9 та розроблена спеціально для прецизійного моніторингу стану внутрішнього середовища промислових сушильних установок.
Купити спеціалізовану систему виявлення пожежі серії Perry — це раціональне рішення для мінімізації ризиків незапланованих зупинок та пошкодження конструкцій елеватора через людський фактор або приховане тління дрібнодисперсних домішок. Професійне обладнання інтегрується в єдину автоматизовану лінію автоматики та дозволяє операторам безпечно експлуатувати зерносушарки в автономному чи напівавтономному режимах без постійної присутності технічного персоналу поруч із шахтою.
Принцип роботи систем аварійного теплового виявлення Perry

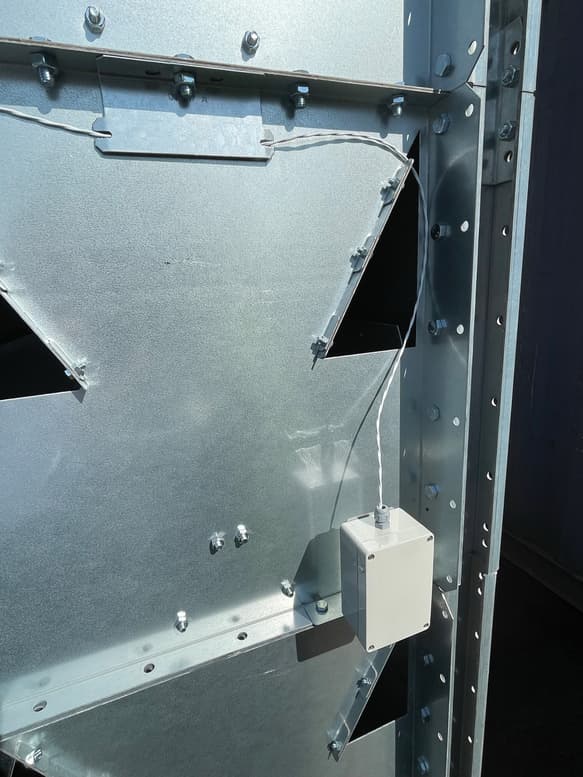

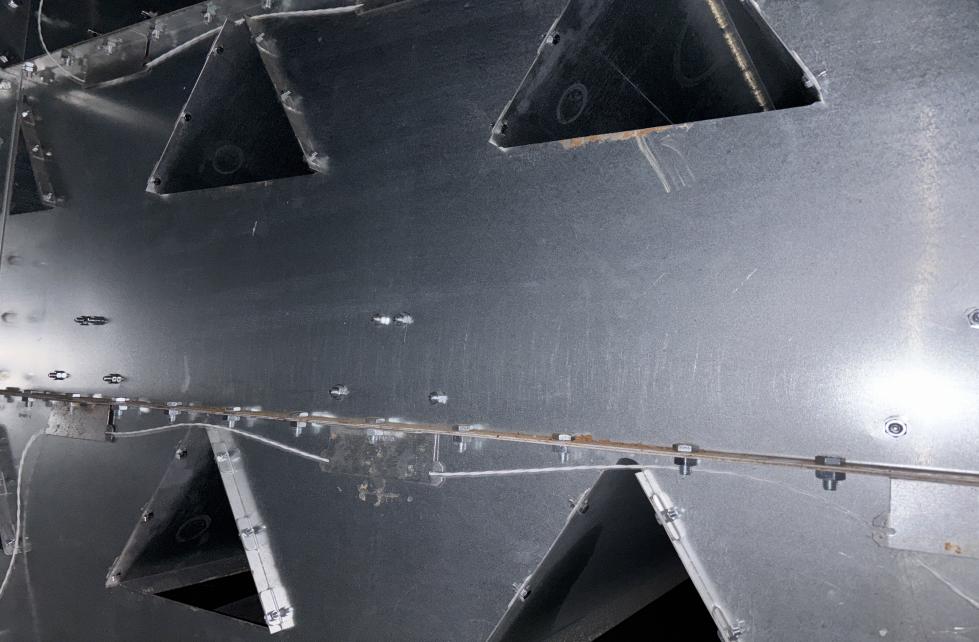

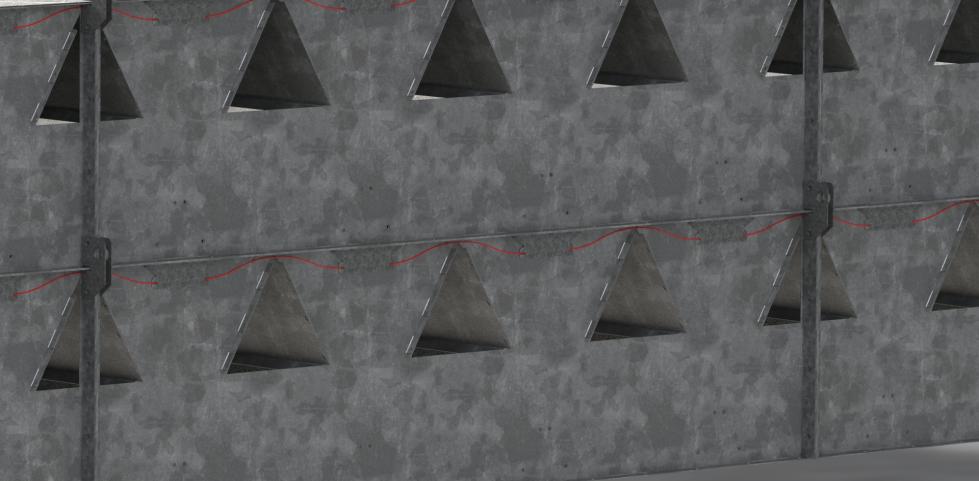

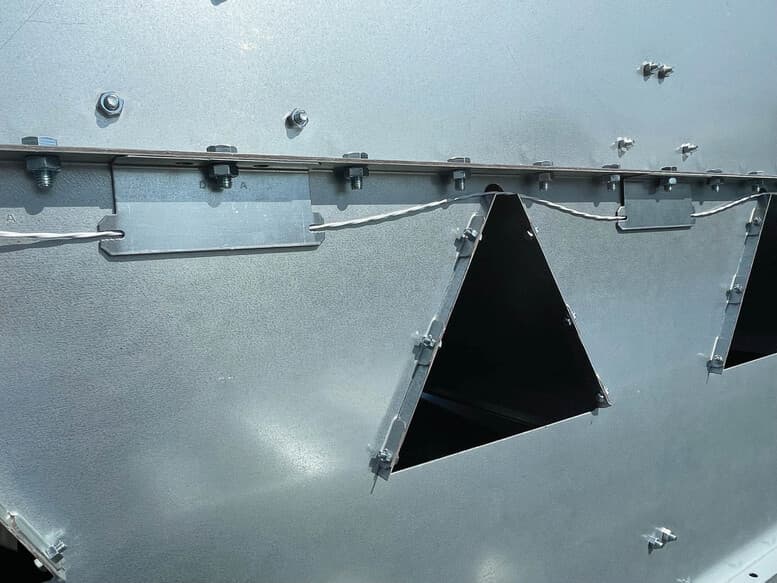

Технологічний процес виявлення небезпечних температурних змін базується на безперервному зніманні даних за допомогою лінійного сенсора. Спеціальний температурний кабель стабільно закріплюється на випускних панелях робочих зон безпосередньо у відвідній камері, де фіксується інтенсивний рух повітряних потоків. Оскільки пил, зернова лузга та легкі домішки під дією вентиляторів найчастіше переміщуються саме в бік випускних отворів, утворення зон критичного перегріву є найбільш ймовірним саме на цій ділянці повітряного контуру.
Коли температура робочого середовища досягає граничного критичного значення, фізико-хімічні властивості термореактивного полімеру всередині кабелю змінюються. Полімерна ізоляція миттєво плавиться, що призводить до замикання двох струмопровідних жил витої пари. Інформація про замикання у вигляді пожежного сигналу негайно передається на головний цифровий блок моніторингу моделі LDM-519-DDL.
Контролер автоматично прораховує точний електричний опір провідників, визначає точну лінійну відстань у метрах від датчика до безпосереднього місця замикання (точки теплового удару) і транслює координати на рідкокристалічний РК-дисплей. Завдяки порівнянню отриманих метричних даних із таблицею зон конвекційного контуру елеватора, інженер-оператор за лічені секунди визначає точне просторове розташування вогнища всередині обладнання.
Ключові технічні характеристики та функціонал автоматики
- Тип чутливого елемента: цифровий двожильний лінійний тепловий кабель виявлення тепла (LHDC) у форматі витої пари з полімерним покриттям.
- Сумісний модуль керування: високоточний мікропроцесорний блок моніторингу моделі LDM-519-DDL.
- Інтеграція в ланцюг безпеки: пожежне реле підключається послідовно безпосередньо в розрив лінії дистанційного аварійного зупину (E-Stop) загального пульта управління елеватором.
- Алгоритм реакції на тривогу (Fire Alarm): негайне повне блокування всіх рухомих механізмів, миттєве примусове зупинення вентиляторів для повного припинення подачі кисню та запобігання роздуванню вогню повітряним потоком.
- Система діагностики шлейфу: безперервний автоматичний контроль цілісності сенсорного кабелю на предмет обриву, замикання на землю або механічного пошкодження ізоляції.
- Алгоритм реакції на аварію шлейфу (Fault): при фіксації обриву чи несправності датчика автоматика Perry ініціює безпечний режим зупинки (плановий shutdown) — припиняється завантаження/вивантаження сировини, вентилятори працюють у режимі продувки рівно 30 хвилин для гарантованого охолодження внутрішніх поверхонь до безпечних 180°C і нижче, після чого система повністю знеструмлюється.
Додаткові опції та комплектація
- Система віддаленого сповіщення: встановлення додаткових сухих контактів реле для виведення звукової сирени, світлової індикації на центральний пульт диспетчеризації або передачі SMS-повідомлень на пульт пожежної охорони.
- Ремонтні комплекти лінійних трас: фірмові з'єднувальні термостійкі клемні коробки для локальної заміни пошкодженого або спрацьованого сегмента кабелю без необхідності демонтажу всієї магістралі.
Дізнайтеся більше про високотехнологічні зерносушильні комплекси, до складу яких інтегрується ця система захисту, або замовляйте індивідуальне проєктування комплексної технологічної лінії під ключ у офіційних представників європейського бренду Perry в Україні.
Переваги системи виявлення пожежі Perry у порівнянні зі стандартними рішеннями
| Параметр порівняння | Стандартні рішення на ринку | Система виявлення пожежі Perry (патент GB1816756.9) |
|---|---|---|
| Тип сенсора та точність локалізації | Точкові теплові датчики (1 на 10-15 м²): визначають факт пожежі з похибкою локалізації ±5-10 метрів. Неможливо знайти точне вогнище всередині шахти | Лінійний тепловий кабель (LHDC) по всій довжині зони ризику. Вимірює опір до місця замикання – точність локалізації до ±1 метра. Дисплей блоку LDM-519-DDL показує відстань від датчика, що дозволяє за секунди визначити точне вогнище |
| Реакція при температурному перегріві | Стандартні датчики: спрацьовують при фіксованому порозі або при різкому перепаді. Немає раннього попередження | Термореактивний полімер плавиться при досягненні критичної температури. Миттєве коротке замикання жил – сигнал тривоги до появи полум'я |
| Поведінка при обриві/несправності сенсора | Більшість систем просто втрачають контроль, оператор не знає про несправність. | Безперервна діагностика цілісності кабелю (обрив, замикання на землю). При Fault (несправності) система ініціює безпечний shutdown: зупинка подачі, вентилятори працюють 30 хвилин на продувку до охолодження <180°C, потім повне знеструмлення |
| Інтеграція в загальний захист | Окрема сигналізація, не пов'язана з керуванням сушаркою. Оператор повинен вручну зупинити процес. | Пожежне реле підключається послідовно в лінію аварійного зупину (E-Stop) ПЛК. При тривозі – автоматичне блокування всіх механізмів і МИТТЄВА зупинка вентиляторів (перекриття кисню, запобігання роздуванню вогню) |
| Придатність для важких умов | Точкові датчики забиваються пилом та м'якіною протягом 2-4 тижнів сезону, вимагають частого чищення або виходять з ладу. | Герметичний лінійний кабель, стійкий до запилення. Немає відкритих мембран або оптики. Працездатність протягом всього сезону збирання без обслуговування |
| Вартість володіння та обслуговування | Потрібна установка 10-30 датчиків на велику сушарку + монтаж + щорічна заміна/чищення. Висока вартість кабелів та роботи. | Один кабель на всю сушарку. Ремонт локальною заміною сегмента через термостійкі клемні коробки (без демонтажу всієї траси). Нульові експлуатаційні витрати (не потребує чищення або калібрування) |
