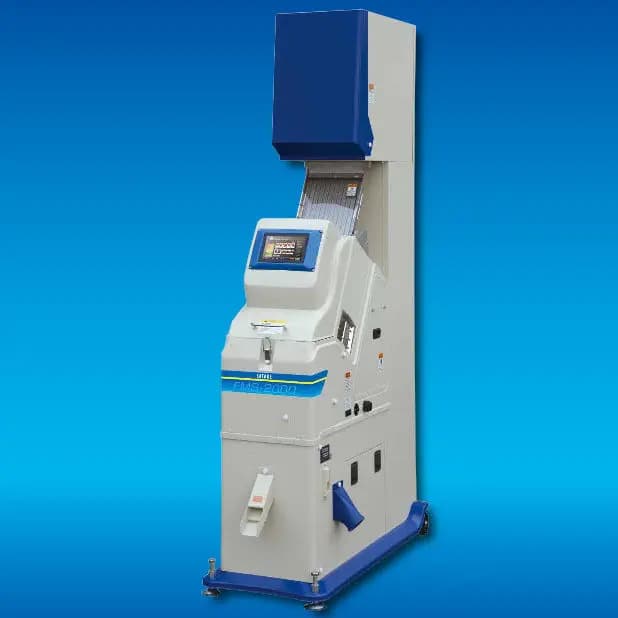

Фотосепаратори Satake (зокрема серія Pikasen FMS2000) призначені для високоточного оптичного сортування та очищення насіннєвого матеріалу, зернових, зернобобових культур, а також вторинної сировини й пластику від сторонніх домішок і дефектних елементів. Завдяки інтеграції повноколірних CCD-камер та автоматизованих систем налаштування чутливості, обладнання забезпечує бездоганну якість фінального продукту.
Дані оптичні сортувальники мають номінальну продуктивність від 0,5 до 2,0 т/год (залежно від типу вихідного матеріалу, рівня його засміченості та специфіки відокремлюваних фракцій). Використання передових компонентів та надійних конструкційних матеріалів гарантує тривалий експлуатаційний ресурс машини у важких промислових умовах та мінімальні операційні витрати на обслуговування.
Принцип роботи фотосепаратора
Технологічний процес сортування починається з подачі сировини у приймальний пристрій машини. Стабільне та рівномірне надходження матеріалу на похилий лоток (лоткову систему) забезпечується спеціалізованим механізмом, що поєднує відсічний затвор (cut gate) та каскадну систему живлення (cascade system). Це дозволяє уникнути заторів і гарантує плавну подачу навіть складних за формою чи текстурою сипучих продуктів.
Спускаючись по лотку завширшки 240 мм, зерно потрапляє в зону сканування. Тут встановлено дві високотехнологічні повноколірні CCD-камери, які у поєднанні з потужними джерелами світла CCFL здійснюють безперервний знімок та аналіз потоку матеріалу з обох боків. Робоча система фіксує найменші відхилення у кольорі, геометрії або текстурі, порівнюючи отримані зображення з еталонними параметрами.
У момент виявлення дефектного зерна чи сторонньої домішки електронний блок керування подає миттєвий сигнал на відповідний високошвидкісний ежектор (пневматичну форсунку). Потік стисненого повітря з точкового сопла видуває відбракований елемент із загальної маси, спрямовуючи його у канал відходів (rejects). Якісний продукт без перешкод продовжує рух за власною траєкторією у вихідний канал придатного зерна (accepts).
Ключові характеристики
- Продуктивність оптичного сортування: 0,5–2,0 т/год.
- Цільові матеріали: рис, бобові, насіння культур, кава, кунжут, індустріальні продукти й перероблений пластик.
- Система подачі сировини: комбінована (Cut gate + Cascade System) для стабілізації потоку.
- Оптична система: 2 повноколірні CCD-камери високої роздільної здатності.
- Система освітлення: 6 ламп CCFL для бездоганної передачі кольорів та відсутності тіней.
- Кількість пневматичних ежекторів: 48 штук із кроком розташування 5 мм.
- Ширина робочого лотка (каналу): 240 мм.
- Панель керування: повноколірний сенсорний графічний інтерфейс із логікою смартфона.
- Параметри електроживлення: однофазна мережа змінного струму AC 200 / 220 / 230 / 240 В.
- Енергоспоживання: низька споживана потужність двигунів та електроніки — всього 0,5 кВт.
- Номінальна витрата стисненого повітря: 220 Нл/хв.
- Вага обладнання без пакування (нетто): 160 кг.
- Габаритні розміри машини: 480 мм (Ш) х 2060 мм (В) х 1260 мм (Г).
- Застосовуються високоміцні зносостійкі матеріали.
- Інтелектуальне налаштування: автоматична система створення профілю чутливості за допомогою Frame Grabber.
Додаткові опції та комплектація
- Системи аспірації та контролю пилоутворення в зоні сканування.
- Датчики тиску стисненого повітря та контролю стабільності пневмосистеми.
- Інверторне керування компонентами лінії подачі для гнучкого регулювання обсягів.
- Спеціальні зносостійкі покриття для лотків при роботі з абразивними матеріалами.
- Комплект інтеграції з автоматизованими системами відбору та аналізу проб.
